Самодельный компьютер из 1967 года

в 19:36, , рубрики: diy или сделай сам, EDSAC, EDVAC, История ИТ, ретро-компьютер, сборка компьютера, Электроника для начинающих, метки: , , ,

Самодельный компьютер из 1967 года - 1

Какой компьютер вы могли бы сделать в 1967 году? Если были читателем британского журнала Wireless World, то могли по инструкции в номерах за август-декабрь 1967 г. собрать машину Wireless World Computer. Для изготовления цифрового компьютера понадобятся:

● 400 германиевых транзисторов (тип 2G371);
● 1800 угольноплёночных резисторов на 0,25 Вт;
● 66 кремниевых транзисторов;
● 450 кремниевых диодов (тип 1S130);
● 325 полиэстеровых конденсаторов;
● 24 электролитических конденсатора;
● 24 переключателя;
● 66 неоновых лампочек на панели (D795 Bulgin);
● 8 макетных плат 0,15" типа Veroboard размером 17" х 3¾";
● 1 Mullard OAZ211;
● 2 транзистора Mullard OC28;
● 2 диода Texas 1S410R, 1 1S410;
● 1 кремниевый выпрямительный диод.

Согласно инструкции журнала, детали обойдутся всего в 50 фунтов (около $125 по курсу 1967 года) или примерно $900 на теперешние деньги, с учётом инфляции. Компьютер умеет складывать, вычитать, умножать и делить восьмибитные числа.

Самодельный компьютер из 1967 года - 2Числа в компьютер вводятся вручную в бинарной форме с помощью набора переключателей, а результат отображается свечением лампочек-индикаторов.

Конструкцию настольного бинарного компьютера Wireless World Computer разработал сотрудник журнала Wireless World Брайан Крэнк (Brian Crank). Предполагалось, что дешёвого самодельные компьютеры можно устанавливать в школах для демонстрации возможностей цифровой вычислительной техники.

Некоторые специалисты считают, что компьютер Брайана Крэнка чем-то напоминает его другой британский компьютер EDSAC образца 1949 года. Автор наверняка был знаком с архитектурой более древнего предка, в свою очередь, скопированного с американского EDVAC. В мануале Wireless World Computer инструкции тоже называются «ордерами» (orders), как у EDSAC.

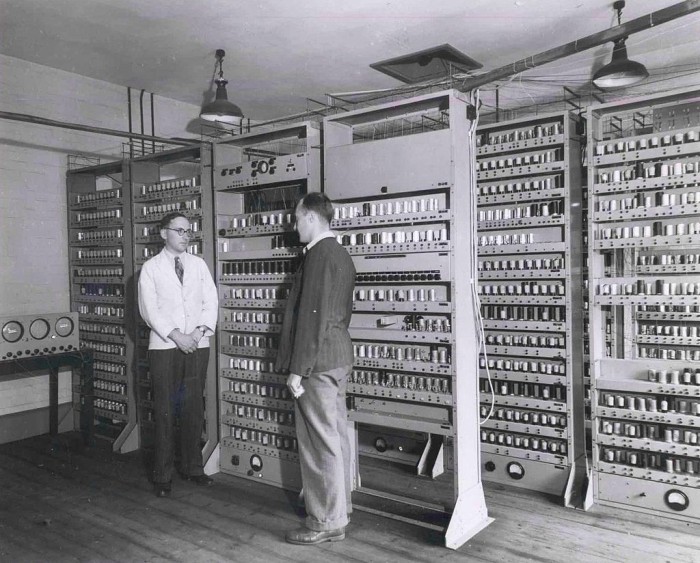

Самодельный компьютер из 1967 года - 3
EDSAC

Автор признаёт, что логика Wireless World Computer не всегда минимизирована, но в полном виде логические функции лучше иллюстрируют работу машины.

Самодельный компьютер из 1967 года - 4

Технические характеристики Wireless World Computer не впечатляют, по современным стандартам. Но ведь это 1967 год и древние германиевые транзисторы. Такие транзисторы были значительно дешевле и хуже, чем только что появившиеся на рынке кремниевые. Вероятно, в 1967 году их можно было купить совсем по дешёвке на распродаже. Сейчас машина из таких раритетных комплектующих будет стоить в несколько раз дороже современного компьютера.
