Анатомия акустических систем: споры о широкой полосе

в 17:01, , рубрики: акустическая аппаратура, акустические системы, АС, аудиоаппаратура, Блог компании Pult.ru, динамики, динамический громкоговоритель, звук, Научно-популярное, периферия, физика

Так сложилось, что иногда в нашем блоге мы задеваем вопросы, вызывающие достаточно бурное, живое обсуждение на этом и других ресурсах. Полагаю, что так будет и в этот раз, так как речь пойдёт о почти философском (для некоторых людей) вопросе: преимуществах и недостатках широкополосных АС в сравнении с многополосными.

Анатомия акустических систем: споры о широкой полосе - 1

Дискуссии на тему: имеет ли размер значение , что лучше – одна широкая или много узких, сотрясает форумы филофонистов и меломанов не один год. Как и прежде я не намерен ставить в спорах точку и лишь подготовлю почву для дискуссии, подробно изложив некоторые факты, и обозначу собственное субъективное мнение о проблеме.

Отмечу, что я являюсь сторонником многополосных АС, и по ряду причин полагаю, что чем больше полос (в разумных, конечно, пределах), тем лучше. В силу изложенного выше, я могу быть несколько необъективным в оценке полярной точки зрения (но буду стараться сохранить нейтральный подход).

Суть споров

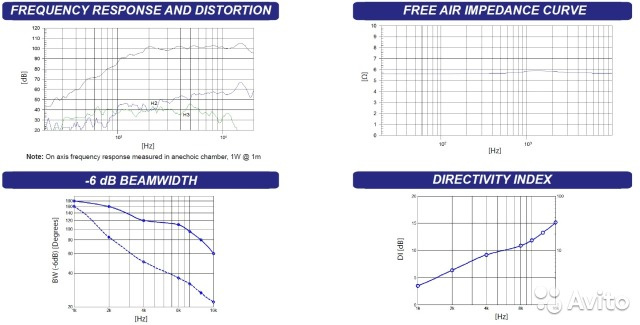

Практика применения широкополосных динамических излучателей и АС, созданных на их основе, сформировала устойчивый стереотип о том, что чем шире частотный диапазон электродинамического излучателя, тем ниже его линейность. Соответственно, у подавляющего большинства широкополосных излучателей, как правило, не очень ровная АЧХ, также для многих излучателей этого типа характерен высокий уровень гармоник и интермодуляционных искажений.

Анатомия акустических систем: споры о широкой полосе - 2

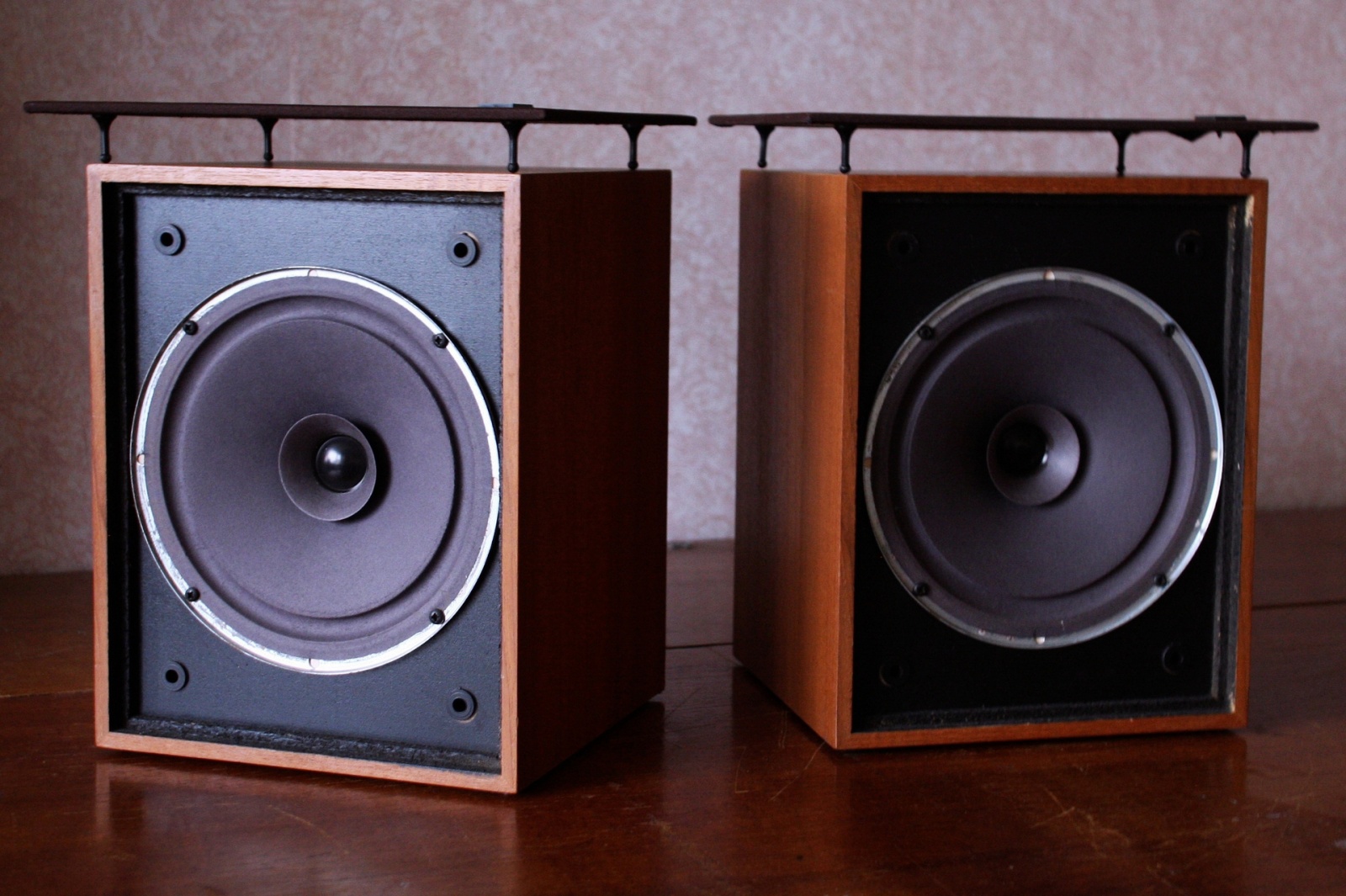

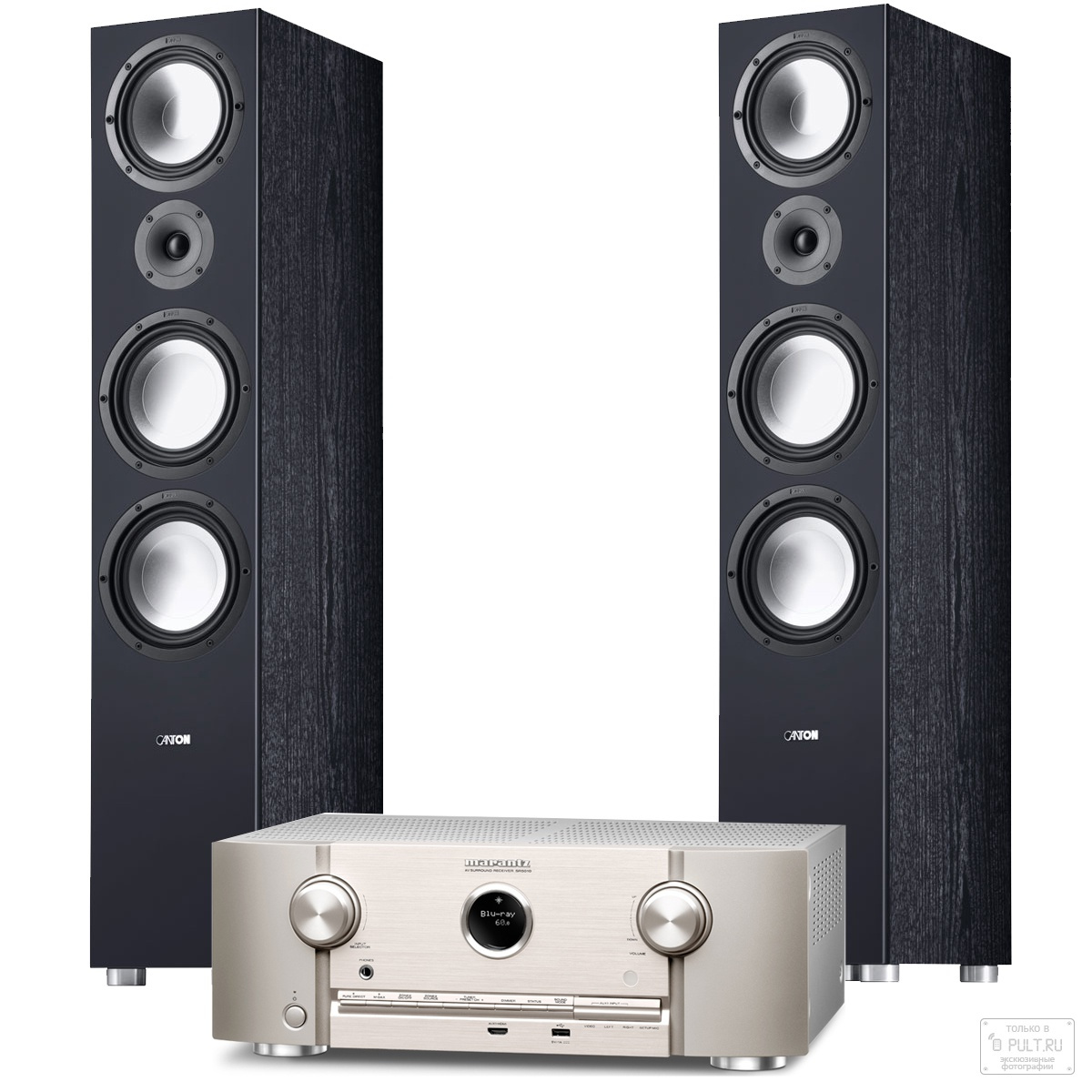

Такое мнение подтверждается целым рядом чистых, с точки зрения физики звука и психоакустики, экспериментов, проведенных за последние 40 лет. В экспериментах сравнивались широкополосные и многополосные АС. В связи с наличием серьёзных недостатков (низкая линейность компонентов, оборудованных широкополосными излучателями), подавляющее большинство производителей отказались от широкой полосы и стали выпускать многополосную акустику.

Анатомия акустических систем: споры о широкой полосе - 3

Противники многополосной акустики утверждают, что низкая линейность динамиков подобных систем с лихвой компенсируется отсутствием «ужасных фазовых искажений», «чудовищных проблем» с линейностью кроссоверов, разделяющих звук на полосы.

Анатомия акустических систем: споры о широкой полосе - 4

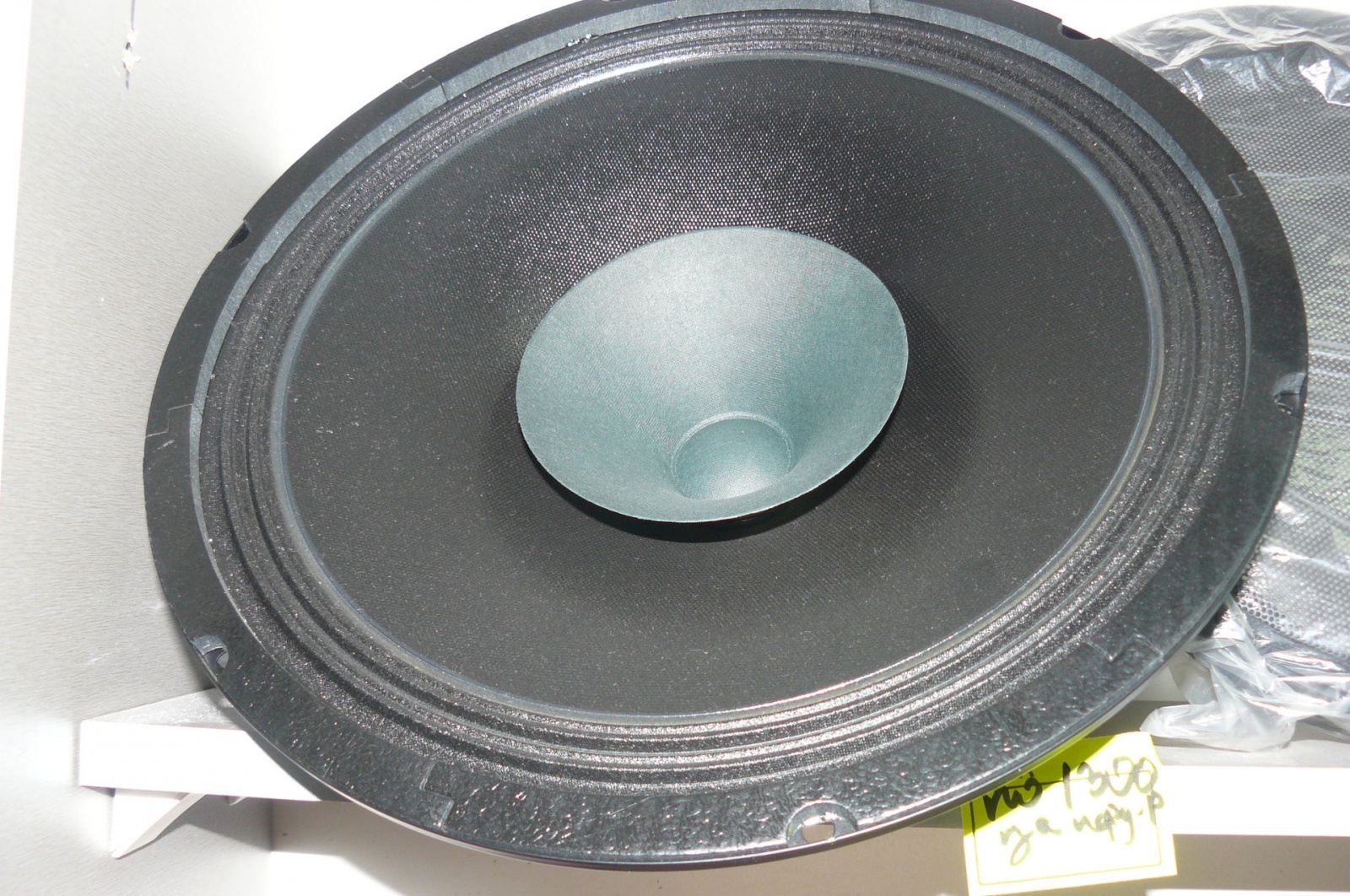

Иными словами: у многополосников фильтры «безбожно крутят фазу», что «ужасно» отражается на звуке. Кроме того, не редко заявляется о том, что пассивные кроссоверы способны существенно ухудшить динамические характеристики системы, снизить детальность звучания и сделать его «плоским». Перечисленные недостатки относятся в основном к пассивным кроссоверам, а недостатком активных является их стоимость.

Анатомия акустических систем: споры о широкой полосе - 5

Кроме прочего, приверженцы широкополосных АС часто апеллируют к неким магически-метафизическим особенностям влияния, воспроизведённого ими звука. В качестве демонстрации «магического» воздействия звука, издаваемого такой АС, приведу одну цитату (она вполне отражает мнение тех, кто апеллирует к «шаманизму» в этом вопросе):

«Но с другой стороны, сам не заметив, я через какое-то время я перешел от анализа звучания к прослушиванию музыки. Ставил композицию за композицией, слушал час вместо запланированных 10-15 минут. Потом появилось очень интересное ощущение — захотелось подпевать за исполнителем, попытаться сыграть аккорд за инструментом — хотя и то и другое после привычной уху самоделке на СканСпиках разбиралось с трудом =). Выключив аппаратуру, ушел в очень положительном настроении — появилось ощущение, что услышал что-то то, что никогда не слышал раньше — что именно, сказать сложно. Но — получается правы те, кто говорит о какой-то магической стороне широкополосников...»

(орфография и пунктуация сохранены)

Многополосные АС

Объективно, подавляющее большинство многополосных АС обладают рядом преимуществ.
Для большинства многополосных систем с пассивными кроссоверами характерны:

  • Более равномерная АЧХ, в сравнении с широкополосными системами;
  • Частотный спектр, достаточный для воспроизведения всех слышимых частот (20 Гц – 20кГц против 60 – 18 000 Гц у большинства широкополосных);
  • Меньшая чувствительность, но за счет этого большая линейность компонента;
  • У систем высокого класса, как правило, решена проблема фазолинейности фильтров (фазовые задержки находятся за порогом человеческого восприятия).

АС с активными кроссоверами обладают теми же достоинствами, при этом имеют значительно меньшее количество проблем с ФЧХ и большую крутизну среза (порядка 10-25 Дб). Основной недостаток систем с активным кроссовером является стоимость, они, как правило, в 2-3 раза дороже своих пассивных собратьев.

Анатомия акустических систем: споры о широкой полосе - 6

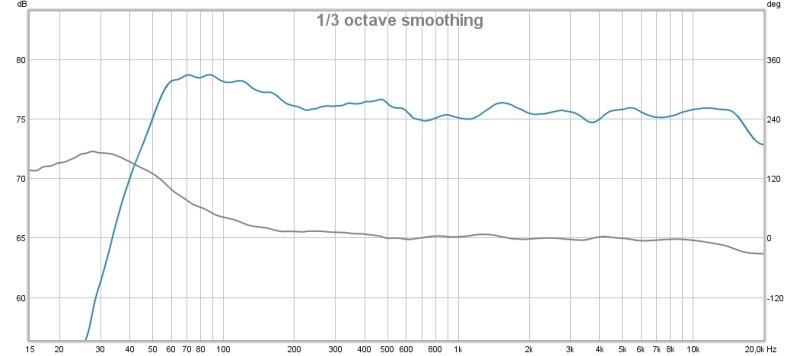

АЧХ качественной трехполосной акустики

Как я уже отмечал, помимо сложности конструкции и цены для многополосных систем характерно наличие фазочастотных искажений. При этом следует учитывать, что этот тип искажений может быть заметен только в случае, если превышаются пороги слышимости ГВЗ (которые в области 2 кГц составляют около 1 мс). Подавляющее большинство производителей акустических систем ориентируются на этот критерий с середины 90-х по нынешнее время.

«За» и «против» широкой полосы

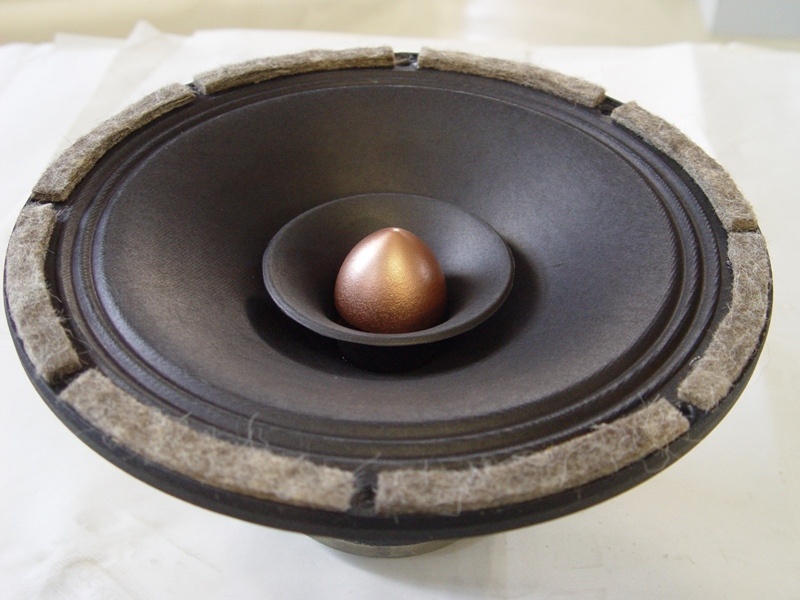

Несмотря на «засилье» многополосной акустики на современном рынке, не все компании отказались от разработок в области «широкой полосы». Так, например, компании В&С, BHL, P.audio, Edge и Beyma считают исследования в этой области оправданными и продолжают выпускать широкополосные динамические громкоговорители высокой чувствительности. В частности, этими компаниями были предложены технические решения, позволяющие увеличить диапазон ВЧ подобных динамиков. Это было сделано за счет использования коаксиальной конструкции излучателей и других оригинальных решений (размещение специальных диффузорных «надстроек», присоединяющихся к центральному керну динамика и пр.). Такие системы особенно популярны в автозвуке и встраиваемой акустике.

Анатомия акустических систем: споры о широкой полосе - 7

Сравнение АЧХ 2-х шмирокополосных динамиков

АС на основе таких динамиков близки к многополосным по графику АЧХ. Однако, в силу использованного принципа, все равно склонны к образованию горба в области средних и «урезанию» остальных частот, особенно в области НЧ-диапазона. Следует также отметить, что расширение спектра широкополосных динамиков в сторону НЧ неизбежно связано с увеличением площади излучателя, что, как правило, приводит инженеров в тупик.

Анатомия акустических систем: споры о широкой полосе - 8

Кроме того необходимо учитывать, что среди приверженцев подобной акустики «true-вариантом» считается применение закрытого акустического оформления. Это, в свою очередь, не даёт производителям использовать фазоинверторный тип «ящиков», который смог бы усилить низкие в общей «картине». По той же причине в таких АС используются динамики с высокой чувствительностью, что отнюдь не добавляет линейности таким системам.
Известно, что наиболее серьёзные проблемы с линейностью широкополосных излучателей отмечаются в границах частотного раздела, что и объясняет большую распространённость многополосников.

Итог

Как я ни старался быть нейтральным – не получилось. В заключение могу отметить, что мои личные впечатления от прослушивания широкополосной акустики вполне совпадают с тем, что мне доводилось читать о проблемах этих систем. Звучание изобилует средними частотами и не создаёт ожидаемой объёмной картины, низов – нет. Иными словами, несмотря на отсутствие фазовых проблем, присущих многополосным системам, широкополосники удовлетворительными считать не могу. Нелинейность, особенно выраженная в спектрах частотного раздела, убивает все достоинства «широкой полосы».

Пока писал пост, в гости зашел знакомый звурежиссер, резюмировал: «Все утверждения, что линейный звук добывается из одного излучателя — глупость полная».

Искренне надеюсь, что среди читателей найдутся люди, которые знают, по какой ещё причине среди аудиофилов пользуется популярностью широкополосная акустика. Как я уже написал, мне удалось быть объективным. Жду комментариев, опровергающих мою точку зрения.
