Разработка GPS трекера с нуля и 512 месяцев гарантии

в 7:14, , рубрики: diy или сделай сам, gps, gps мониторинг, gps мониторинг транспорта, gps трекер, метки: , ,

image Приветствую! Уже более пяти лет занимаемся разработкой различных устройств для мониторинга автотранспорта, эта статья будет рассказывать про весь процесс – от задумки и макетной платы до конечного этапа производства в серийных партиях. Кому интересно – прошу подкат (много картинок).

Разработка

Мы из тех, кто делает все и сами. Пусть долго, пусть дорого, но в таких случаях все недочеты убираем до момента выпуска, да и винить в случае неудачи никого не нужно. Основные задачи, которые стояли при разработке нового устройства – надежность, наличие акселерометра, работа с любыми устройствами по rs-232, а также, удобство и простота инсталляции для конечного пользователя (купил – поставил – пользуешься). Никаких автоэлектриков и прочих установщиков.

GSM

Разработка GPS трекера с нуля и 512 месяцев гарантииИз-за перебоев с поставкой Telita в Украину, выбор был сделан в пользу модуля компании Quectel M12. Модуль довольно известный и пришел на смену модулю М10. Он имеет такой же форм фактор как и Телит (SMT), удобен в диагностике неисправностей, т.к. все его выхода выведены по бокам (никакого BGA). В большинстве своем, модуль имеет абсолютно такие же (или очень близкие) характеристики к Телиту. Тут стоит отметить, что на рынке Украины практически все модули имеют одинаковые функциональные возможности с основными различиями только в среде разработке, и тут уже каждый выбирает, что он лучше знает и в чем удобней «писать». Хочется отметить про фишку М12 в виде OpenCPU, который весьма сокращает весь процесс разработки готового девайса, и крайне удобен в освоении.

GPS

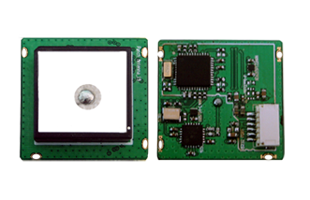

Разработка GPS трекера с нуля и 512 месяцев гарантииНу, тут вообще интересная история. Изначально все разрабатывалось под чип, который использовали в прошлом устройстве Uranus 625r. Но в момент заказа китайцы заявили, что этот чип снят с производства, и они на все 100% уверены, что новый чип (их же производства) нас удовлетворит чуть менее чем полностью. В процессе переговоров были согласованы pin-to-pin совместимость (а это rx,tx,reset (тут особое внимание, об этом будет написано ниже), земля), этот момент был несколько раз поднят в переписке и устных переговорах. Крайне обрадовало наличие нового Sirf IV и поддержки загрузки эфемерид для работы режима a-gps. Забегая вперед, могу сказать, что если убрать довольно большое количество брака (около 10%, который слава Богу, можно отсеить на этапе сборке устройств) качество самого приемника вполне отличное.

Сборка номер ноль

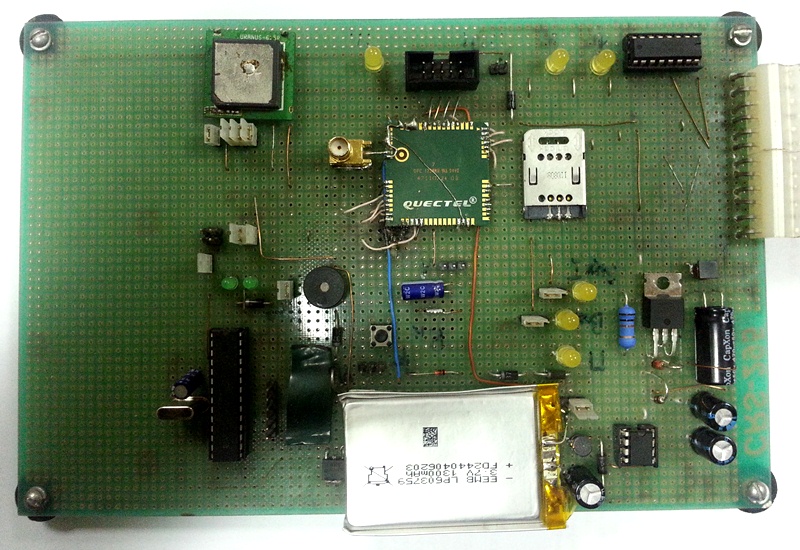

Т.к. травить плату под такое устройство не очень удобно, было принято решение использовать макетную плату для первоначальной ревизии
Разработка GPS трекера с нуля и 512 месяцев гарантии

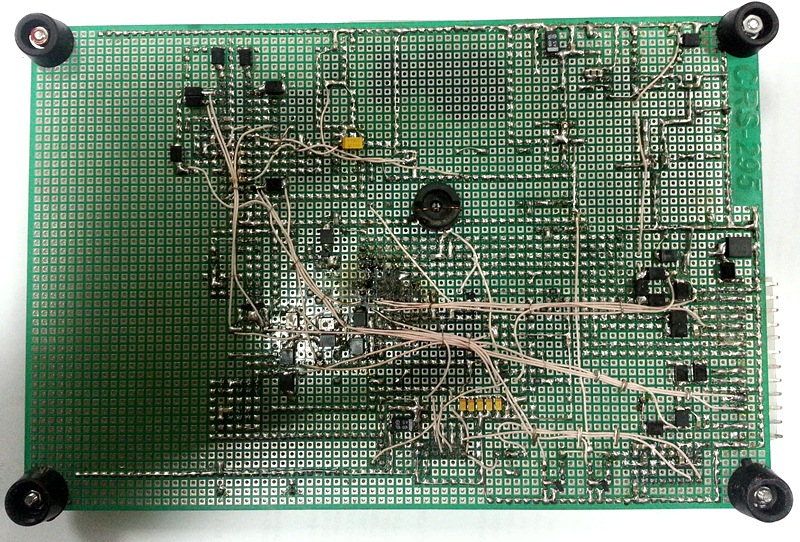

Вот такая вот «идеальная» трассировка:
Разработка GPS трекера с нуля и 512 месяцев гарантии

Небольшой конфуз при разработке:
Разработка GPS трекера с нуля и 512 месяцев гарантии

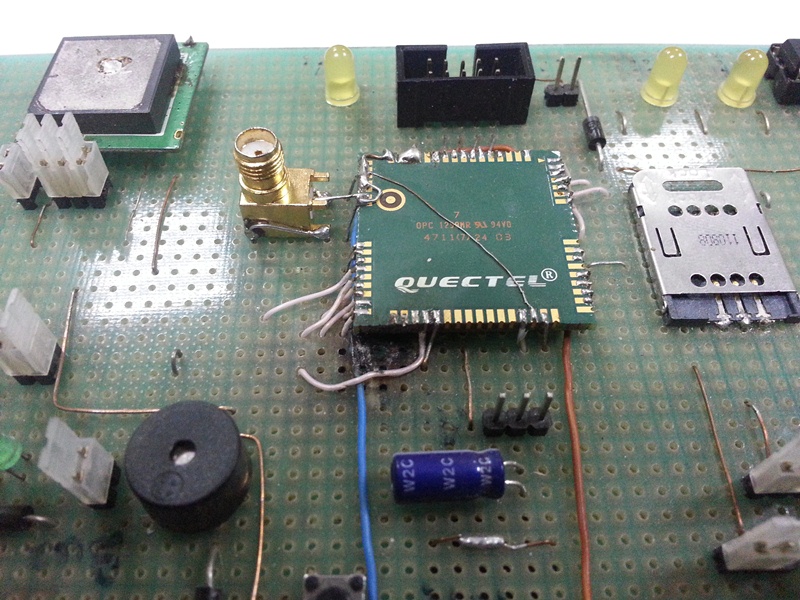

Ну и основные работники крупным планом:
Разработка GPS трекера с нуля и 512 месяцев гарантии

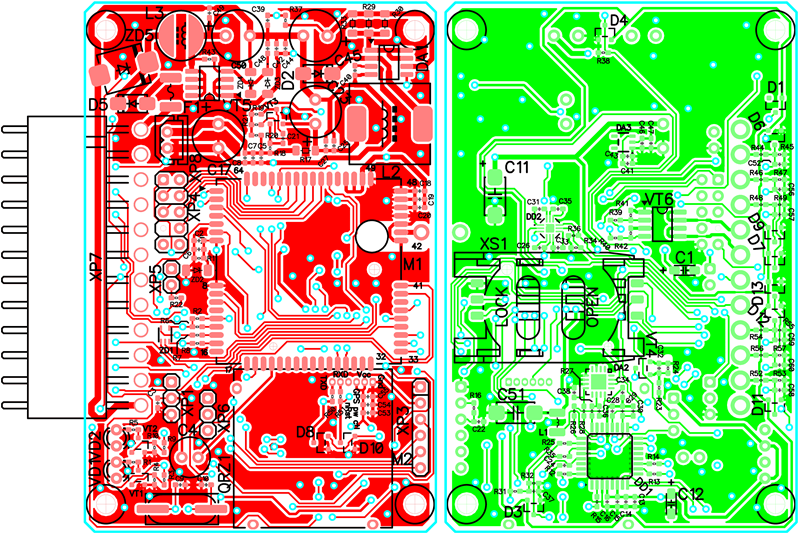

После отладки всех основных моментов перешли к человеческой разводке и подготовке к производству. Результат ниже (обе стороны для сравнения):
Разработка GPS трекера с нуля и 512 месяцев гарантии

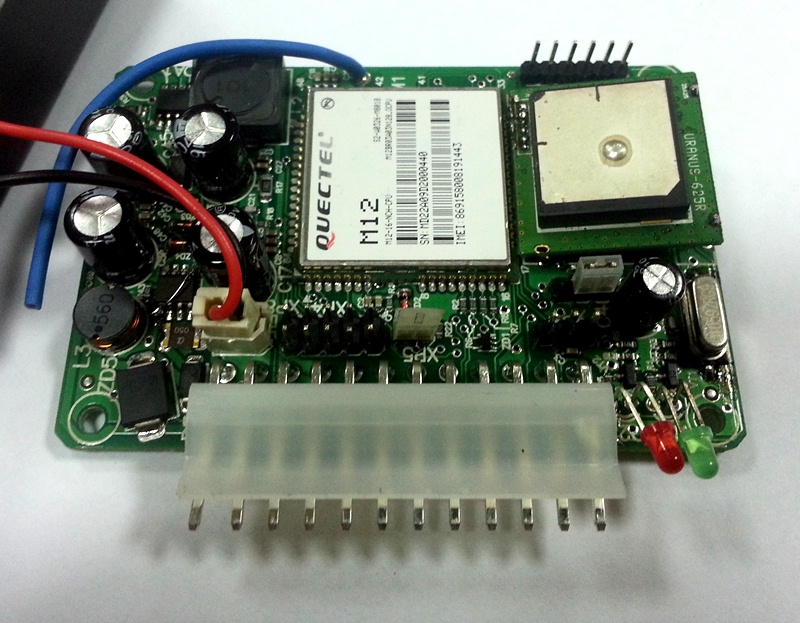

После согласования всех спецификаций плата была отдана в производство и 8 недель для изготовления первой партии были потрачены на поискзакупку всех запчастей. Примерно через два месяца было получено первые 10 устройств:
Разработка GPS трекера с нуля и 512 месяцев гарантии

Как обычно

После получения первых образцов, обычно, начинается самое интересное – это когда все вроде и правильно, и вроде бы тестировалось долго, а ничего не работает. Или работает, но не так. Просто не работает и уже вроде ничего и нельзя изменить.
Так и случилось. Пришедшие «волшебные» GPS модули просто «молчали». Ставим старые – все работает, прозваниваем новые – должно работать, но «лыжи не едут». Виной тому – использование reseta при первом старте, когда модуль обращается в первый раз к стеку. Китайцы с присущим им удивлением сказали, что «нужно было предупредить» и выслали мануал как вернуть все на место. После поднятия всей переписки и отсылки им, просто пообещали, что такое больше не повториться. Занавес.

ТТХ готового устройства

— старт за 2 секунды, AGPS
— sirf IV (возможность замены на glonass для РФ вариантов)
— память на 250000 точек
— адаптивный режим
— датчик ударавибрации (акселерометр)
— режим маяка
— удаленный контроль и управление тарифными планами посредством прямых USSD команд
— работа без сервера посредством СМС
— и еще много, более детально описано тут

Бонусы

Розничная стоимость устройства на данный момент составляет 180 у.е. Дилерские цены при определенных объемах падают до 110 у.е. На нашем сервисе абонентская плата до конца 2013 года полностью отсутствует при подключении любого количества устройств.
Как обычно, гарантия на 512 месяцев со дня покупки устройства (на АКБ не распространяется).
