Добрый день, уважаемые читатели!
В этом небольшом руководстве я расскажу о возможностях логирования средствами ROS при программировании на языке C++. Думаю, многие согласятся с тем, что вывод сообщений при выполнении программы имеет большое значение при разработке программ, особенно при отладке. ROS предоставляет удобное API для вывода различных типов сообщений в терминал с возможностью визуализации и фильтрации сообщений в специальных инструментах ROS. Давайте начнем!

Использование методов библиотеки console.h для вывода сообщений в узле

Итак, напишем простой узел, который назовем logging_tutorial:

catkin_create_pkg logging_tutorial roscpp std_msgs

Добавим в CMakeLists.txt:

add_executable(logging_node src/main.cpp)

target_link_libraries(logging_node
   ${catkin_LIBRARIES}
)

Теперь начнем писать код main.cpp. Импортируем в заголовке файла специальный заголовочный файл console.h с определением функций логирования:

#include <ros/console.h>

Добавим простое сообщение в метод main:

int main(int argc, char** argv)
{
	ros::init(argc, argv, "logging_node");

	ros::NodeHandle n;
        ROS_INFO("logging_node start");

        return 0;
}

Скомпилируем пакет и запустим его:

cd ~/catkin_ws
catkin_make
source devel/setup.bash
rosrun logging_tutorial logging_node

Вывод будет таким:

[ INFO] [1492194213.009783103]: logging_node start

В начале сообщения добавляется “уровень” или тип и временная метка в секундах и наносекундах с 1 января 1970. В данном случае у нас сообщение с уровнем INFO.
Мы можем передавать в сообщение параметры аналогично методу printf:

int val = 5;
ROS_INFO("message with argument: %d", val);

Можно создать сообщение в виде стандартного потока подобно std::cout:

ROS_INFO_STREAM("message with argument: " << val);

ROS поддерживает следующие уровни логирования (в порядке возрастания релевантности):

  • DEBUG
  • INFO
  • WARN
  • ERROR
  • FATAL

Для вывода сообщения определенного уровня используется соответствующая функция в формате: ROS_<LEVEL>. Сообщения различных типов выводятся с подсветкой определенным цветом: DEBUG — зеленым, INFO — белым, WARN — желтым, ERROR — красным, FATAL — фиолетовым. О предназначении каждого типа сообщений нетрудно догадаться по его названию. Так например, сообщения DEBUG полезны при отладке.
Добавим несколько различных сообщений и запустим все в цикле. У меня получился такой файл:

#include <ros/ros.h>
#include <ros/console.h>

int main(int argc, char** argv)
{
	ros::init(argc, argv, "logging_node");

	ros::NodeHandle n;

	ros::Rate rate (1);

    while(ros::ok())
    {

        ROS_DEBUG("debug message");

        ROS_INFO("logging_node start");

        int val = 5;
        ROS_INFO("message with argument: %d", val);

        ROS_INFO_STREAM("stream message with argument: " << val);

        ROS_WARN("My warning");

        ROS_ERROR("Some error");

        ROS_FATAL("Fatal error");

        ros::spinOnce();
        rate.sleep();

    }
	return 0;
}

По умолчанию при выполнении программы отображаются сообщения всех типов кроме DEBUG. Это определяется так называемым “уровнем строгости” с помощью параметра ROSCONSOLE_MIN_SEVERITY. Можно изменить его присвоив ему значение минимальной уровни строгости, соответствующий одному из уровней сообщений (ROSCONSOLE_SEVERITY_DEBUG, ROSCONSOLE_SEVERITY_INFO итд.) либо ни одному из них (ROSCONSOLE_SEVERITY_NONE), с помощью макроса в начале файла узла:

#define ROSCONSOLE_MIN_SEVERITY ROSCONSOLE_SEVERITY_DEBUG

Также можно задать уровень строгости для всех узлов в пакете в файле CMakeLists.txt:

add_definitions(-DROSCONSOLE_MIN_SEVERITY=ROSCONSOLE_SEVERITY_ERROR)

У данного способа есть одно ограничение: выводиться будут только сообщения уровня выше DEBUG, даже если мы прямо укажем ROSCONSOLE_SEVERITY_DEBUG. Решить эту проблему можно с помощью специального файла конфигурации. Создадим папку config и внутри нее файл custom_rosconsole.conf с таким содержимым:

log4j.logger.ros.logging_tutorial=DEBUG

Затем создадим launch файл logging.launch и укажем путь до файла custom_rosconsole.conf в переменной ROSCONSOLE_CONFIG_FILE:

<launch>
<env name="ROSCONSOLE_CONFIG_FILE"
     value="$(find logging_tutorial)/config/custom_rosconsole.conf"/>
<node pkg="logging_tutorial" type="logging_node" name="logging_node" output="screen"/>
</launch>

Здесь мы добавили параметр output=«screen», что позволяет выводить сообщения уровней начиная с INFO.
Скомпилируем и запустим наш лаунч:

cd ~/catkin_ws
catkin_make
roslaunch logging_tutorial logging.launch

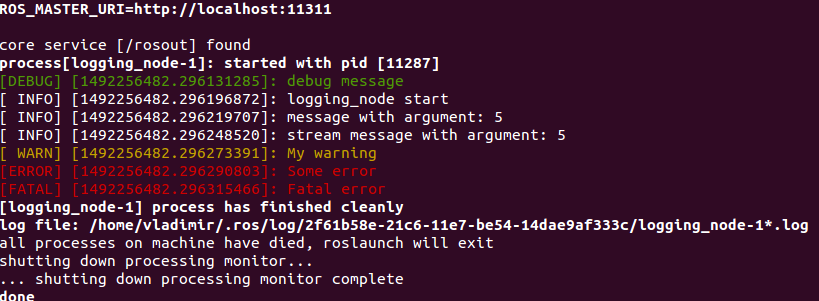

Мы получим подобный вывод:


Использование rqt_console для вывода сообщений

Запустим утилиту rqt_console:

rosrun rqt_console rqt_console

И запустим наш узел с помощью launch:

roslaunch logging_tutorial logging.launch

Окно rqt_console будет выглядеть так:


Здесь в таблице для каждого сообщения отображается его уровень, название узла, название файла и строка кода, где оно генерируется.
Двойным кликом на сообщении можно получить детальную информацию о нем:


Можно отфильтровать сообщения, исключив все сообщения о ошибках. Для этого добавим фильтр нажав на плюсик возле таблицы Exclude messages и выбрав опцию "...containing":


Или исключить сообщения с уровнем Info:


Также сообщения заданного уровня можно выделить среди всех использовав фильтры в секции Highlight Messages:


Таким образом, rqt_console позволяет гибко настраивать отображение сообщений из различных узлов и упростить отладку программ в ROS.

Надеюсь, данное руководство окажется полезным в работе и упростит решение возникающих проблем при программировании. Желаю всем успехов в работе с ROS и до новых встреч!
