Наиболее полный разбор Google Glass

Впервые с момента начала тестирования устройства (апрель 2012 года) гугл-очки были полностью разобраны. Хакеров, скорее всего, останавливала высокая цена устройства — 1500 долларов, но в данном случае помог Натан Сейдл, глава Sparkfun Electronics, покупку и разборку производили Стар Симпсон и Скотт Торборг.

Получение очков — непростая задача, поскольку на данный момент они доступны далеко не всем, а лишь разработчикам приложений для новой платформы. Выдача производится всего лишь в трёх точках на всю территорию США: в Маунтин-Вью (штат Калифорния), Лос-Анджелесе и Нью-Йорке; около студий Google Glass в этих городах можно постоянно видеть бесцельно бродящих людей, привыкающих к «Глассу».

Счастливчику назначается время, и по прибытии его встречает сотрудник «Гугла» с букетом мимоз. Гугловец помогает выбрать желаемый цвет устройства (угольно-тёмный, мандариновый, сланцевый, белый или небесно голубой) и в течении 45 минут объясняет, как пользоваться очками, в том числе показывает, как подключить другой телефон и связать аккаунт «Гугла».

Очки выдаются в красивой и удобной коробочке из полностью перерабатываемой бумаги. В комплект входят кабель USB и зарядник, небольшой матерчатый чехол на шнурочке, затемненный и прозрачный защитные экраны.

Наиболее полный разбор Google Glass

Как и Дастин Кёртис, Стар и Скотт обратили внимание на высокое качество сборки. Кстати, вместе с очками они получили доступ к Mirror API, платформе, на основе которой создаются приложения для «Гласса».

Наиболее полный разбор Google Glass

Исследователи немедленно отправились в лабораторию и приступили к разборке. Они отметили, что при некоторой сноровке и наличии опыта очки можно разобрать и собрать обратно, нанеся им минимальный, сугубо косметический урон.

Высказывались предположения, что очки могут быть равномерно залиты эпоксидкой или каким-нибудь лаком, не позволяющим без сильного растворителя изучить их внутреннее устройство. Это, конечно же, оказалось не так.

Наиболее полный разбор Google Glass

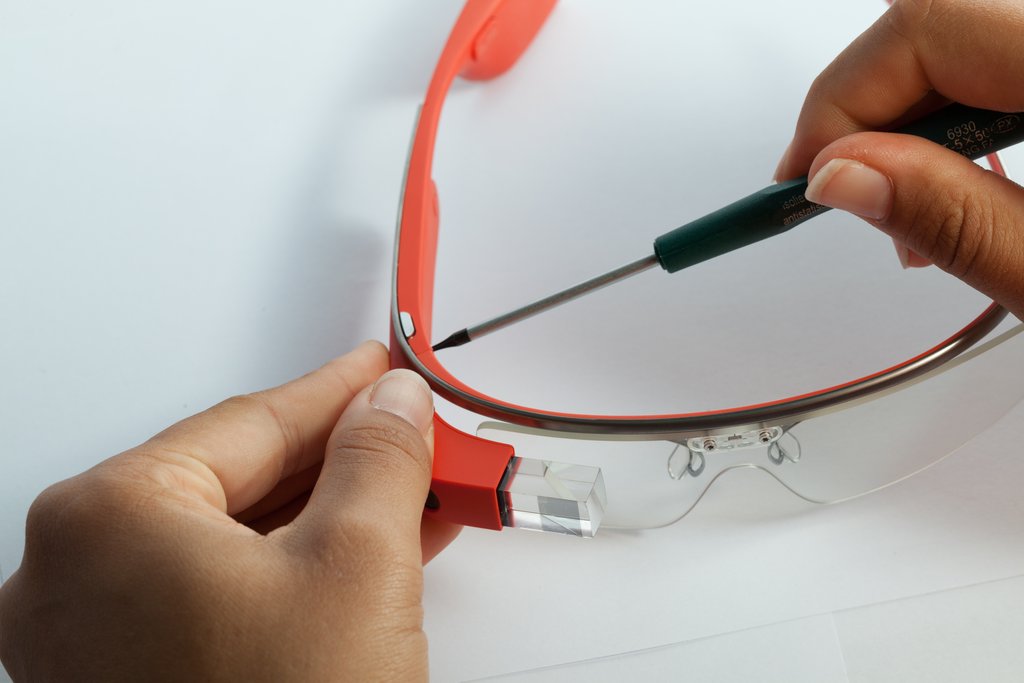

Не зная, откуда и начать, хакеры сняли крепление к титановой дужке, открутив винт с звездообразным шлицем типа Torx.

Наиболее полный разбор Google Glass

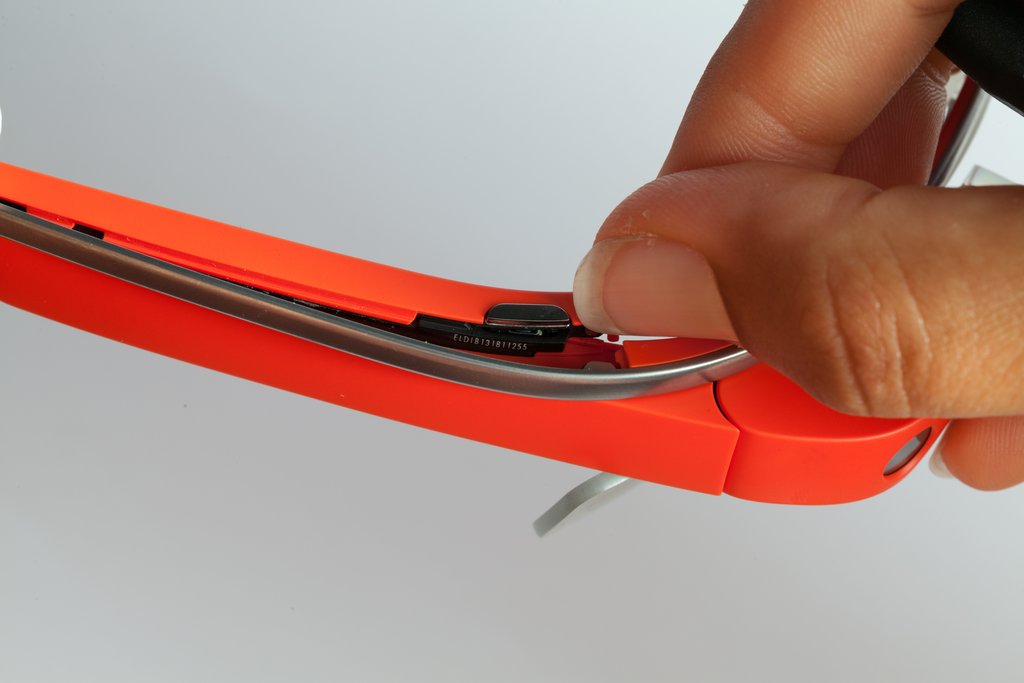

Им сразу же стал виден обычно скрытый серийный номер устройства.

Наиболее полный разбор Google Glass

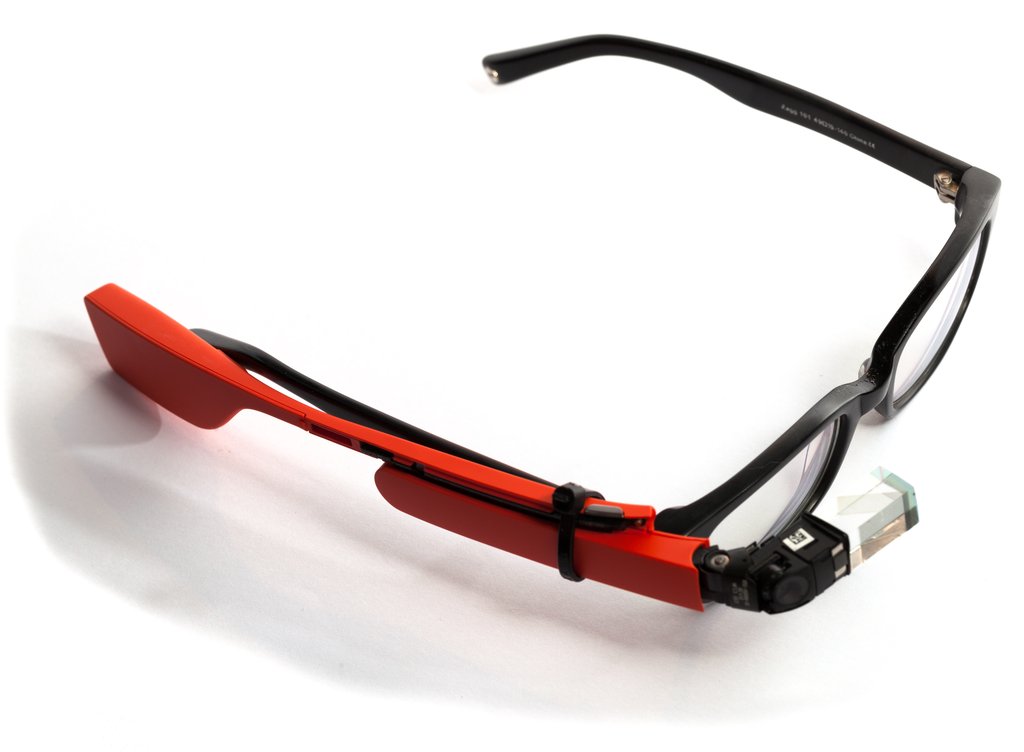

Как и планировалось, «Гласс» нетрудно закрепить на обычных очках, хотя официальной поддержки подобного пока нет. Пользоваться устройством в таком случае будет неудобно, поскольку датчик близости головы пользователя ведёт себя некорректно, ориентируясь на линзу очков.

Наиболее полный разбор Google Glass

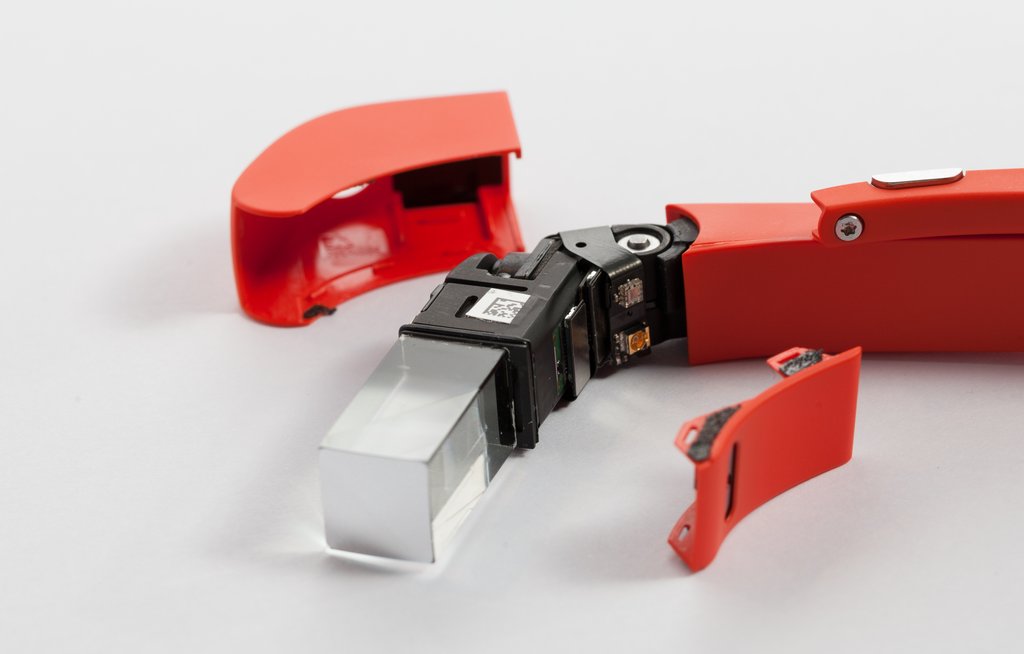

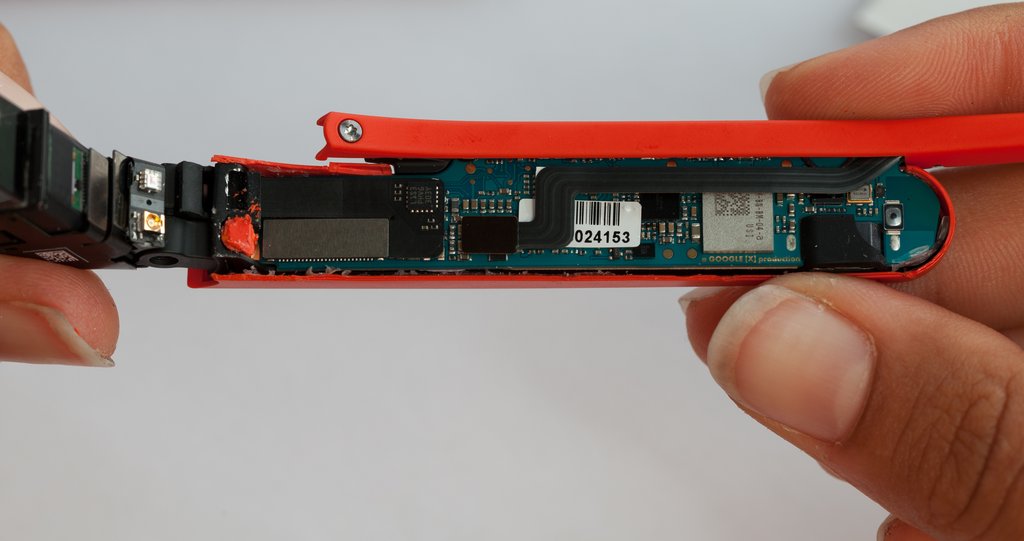

Затем был раскрыта часть корпуса возле экрана.

Наиболее полный разбор Google Glass

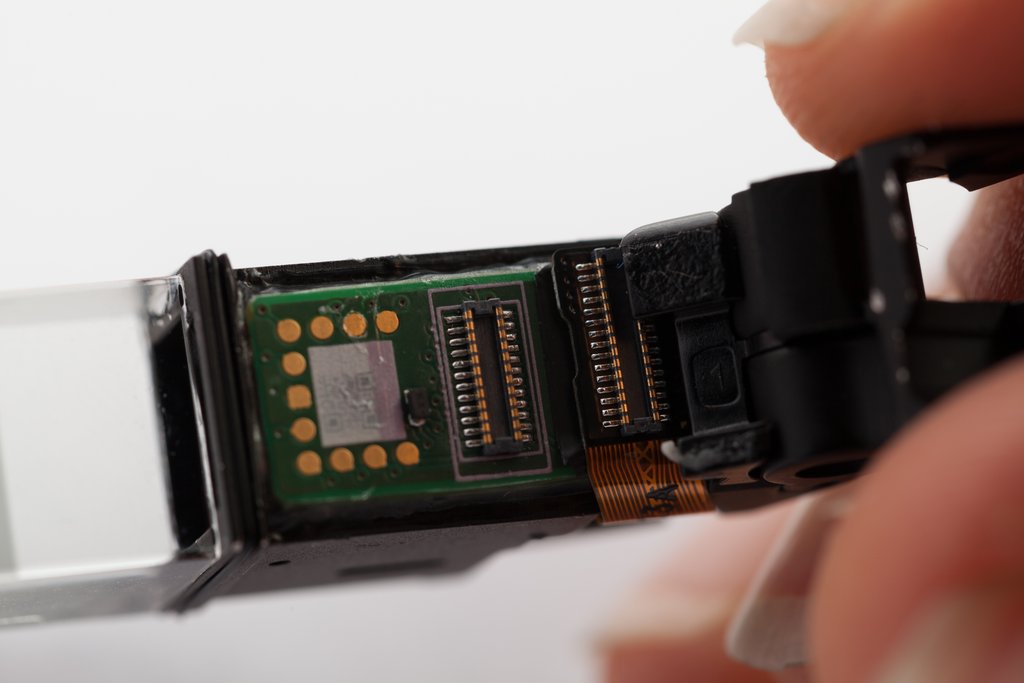

На фотографии виден датчик положения головы и, предположительно, датчик освещенности.

Наиболее полный разбор Google Glass

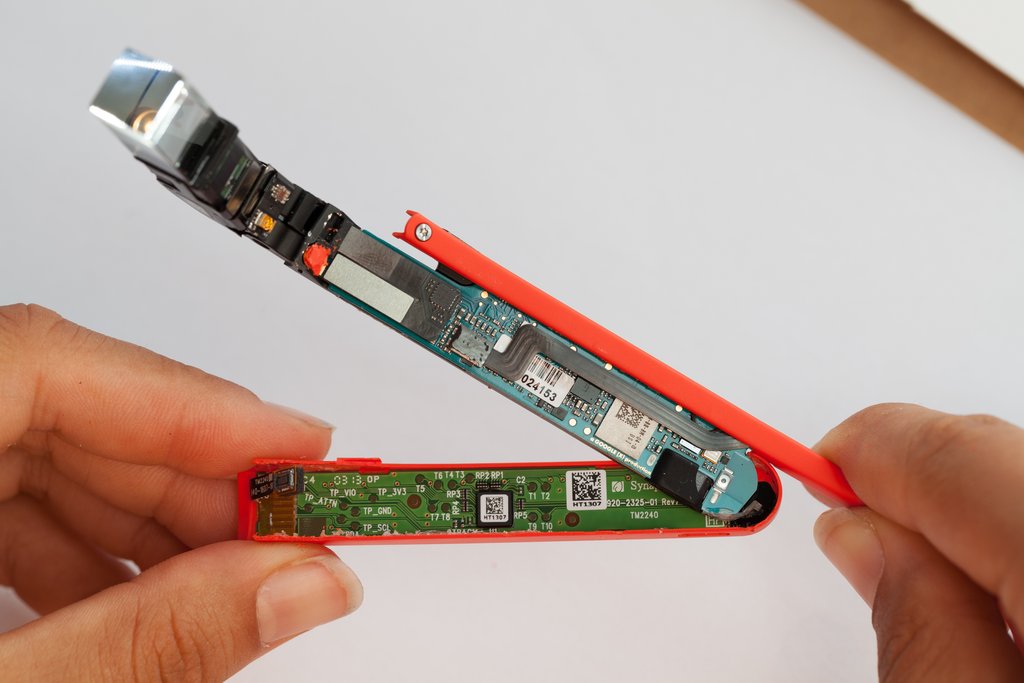

На боковой поверхности очков располагается тачпад. Как оказалось, эта модель фирмы Synaptics работает под управлением контроллера Synaptics T1320A.

Наиболее полный разбор Google Glass

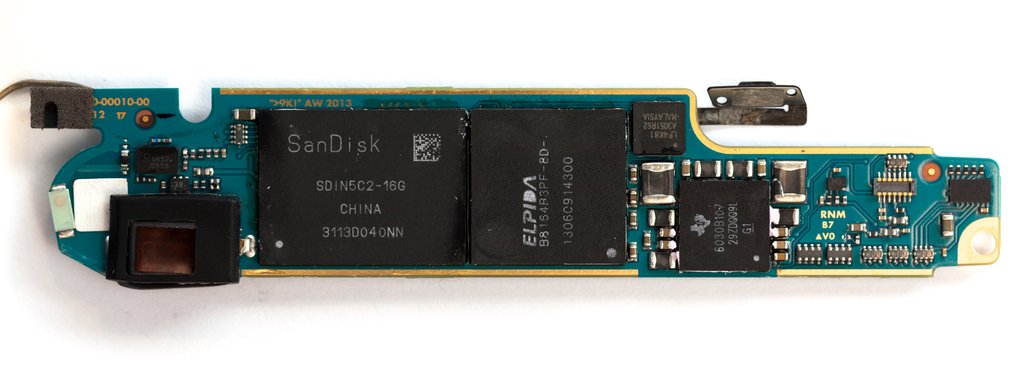

На фотографии представлена системная плата устройства, уже очищенная от большого количества термопасты. Ядро системы уже давно известно: это TI OMAP4430 (Cortex-A9), гигабайт ОЗУ производства Elpida и 16 ГБ флэш-памяти.

Наиболее полный разбор Google Glass

Наиболее полный разбор Google Glass

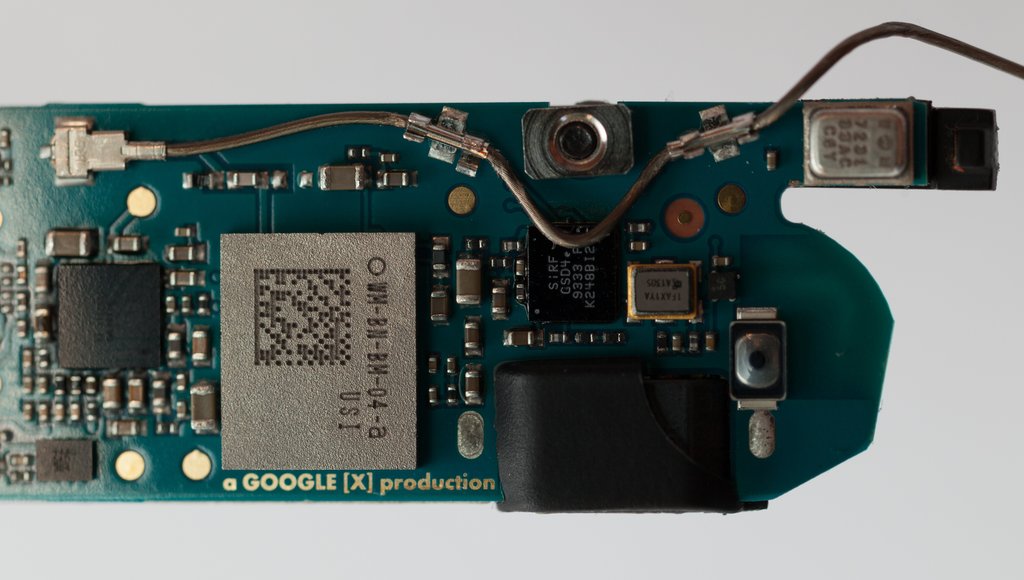

На устройстве встречается неизвестная маркировка Google [X] production.

Наиболее полный разбор Google Glass

Наиболее полный разбор Google Glass

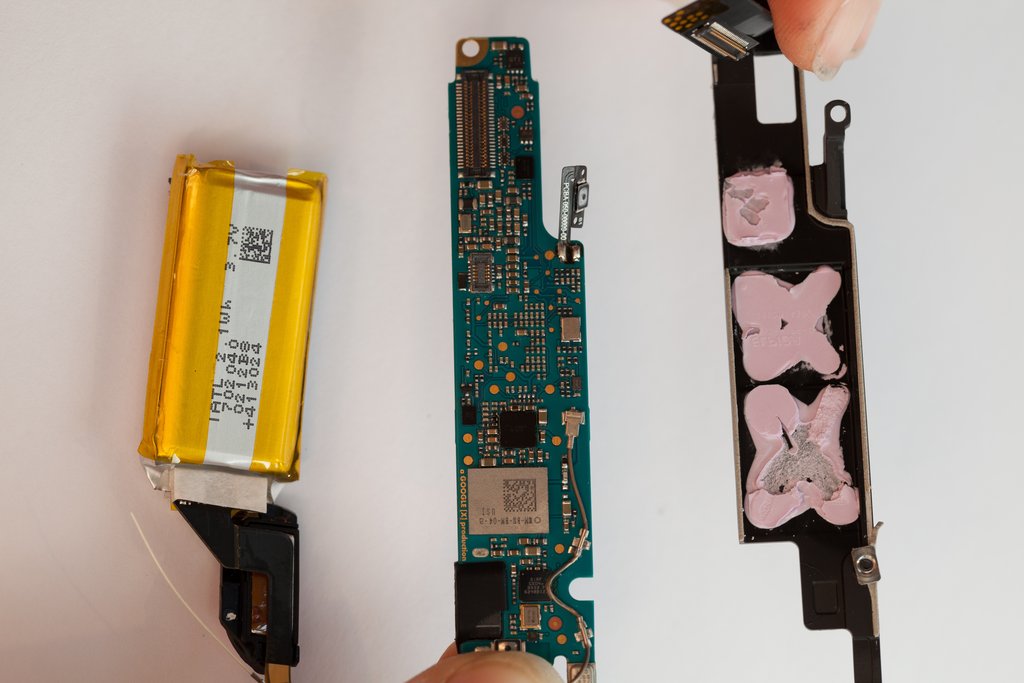

Оторвав пластик, хакеры обнаружили, что батарея устройства располагается за ухом для поддержания баланса. На её корпусе указано, что она имеет ёмкость 2.1 Вт·ч (около 570 мА·ч). Аккумулятор невозможно поменять, поскольку он припаян к гибкой печатной плате.

Наиболее полный разбор Google Glass

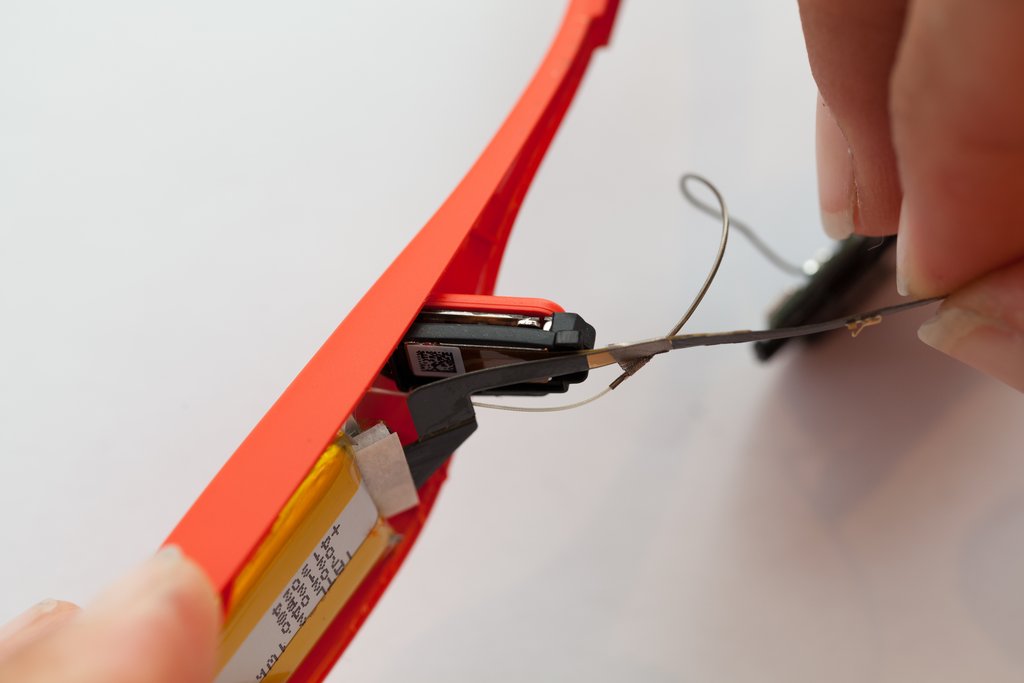

За ухом же перед батареей располагается динамик, передающий звук прямо в кость, совмещенный с тактильной кнопкой.

Наиболее полный разбор Google Glass

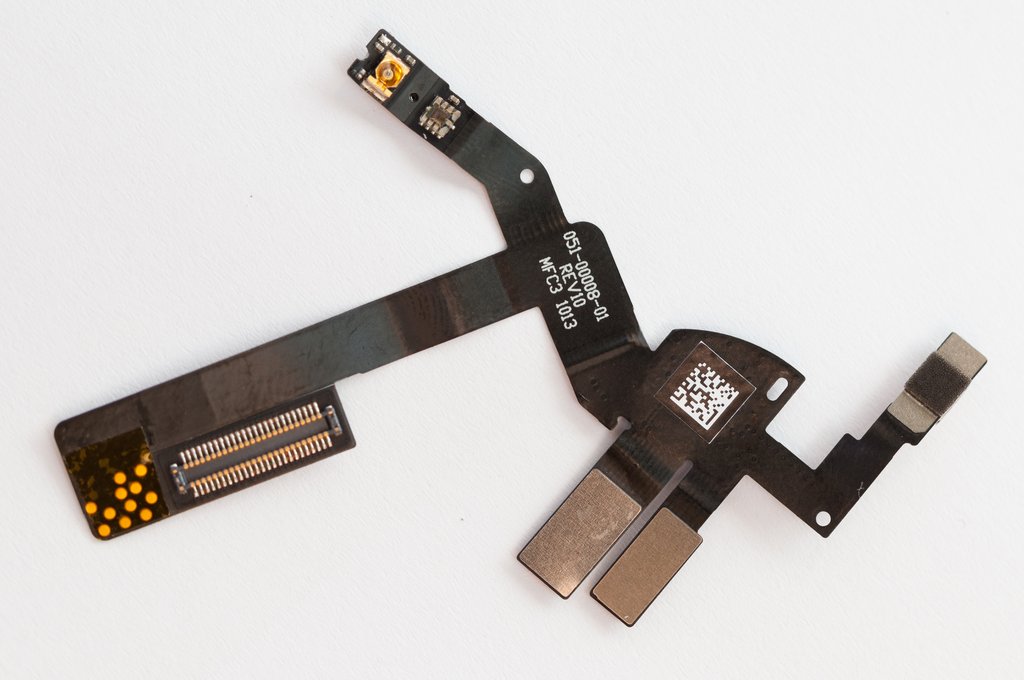

Системную плату, дисплей, камеру и датчики соединяет ещё одна гибкая печатная плата, обёртывающая эти компоненты.

Наиболее полный разбор Google Glass

На ней же закреплён инерциальный датчик InvenSense MPU-9150.

Наиболее полный разбор Google Glass

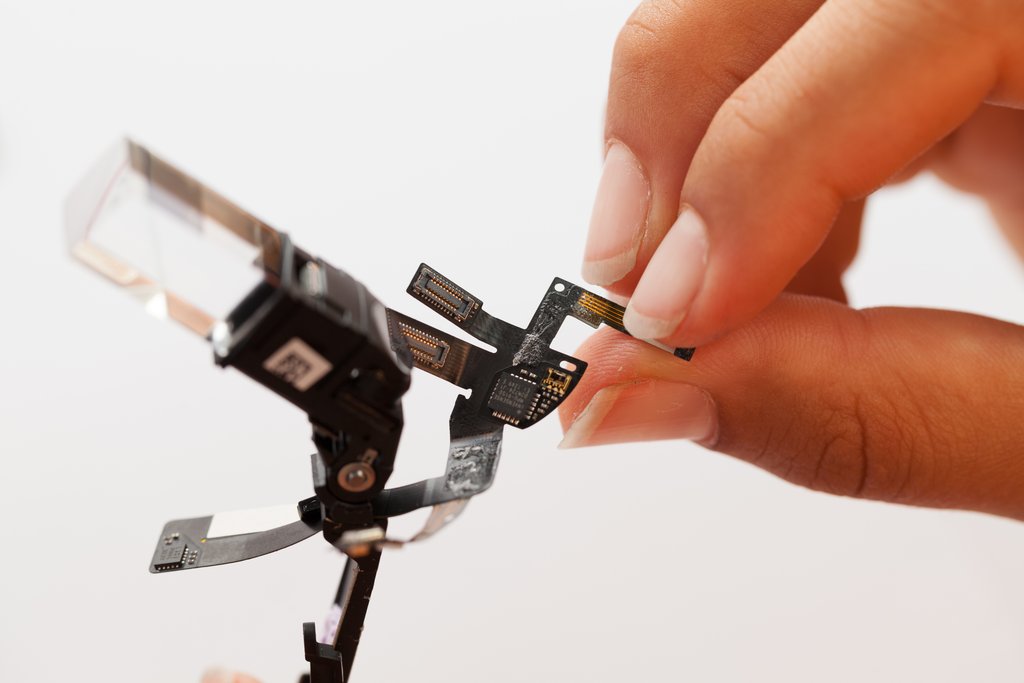

Наибольший интерес в очках представляет конечно же экран.

Наиболее полный разбор Google Glass

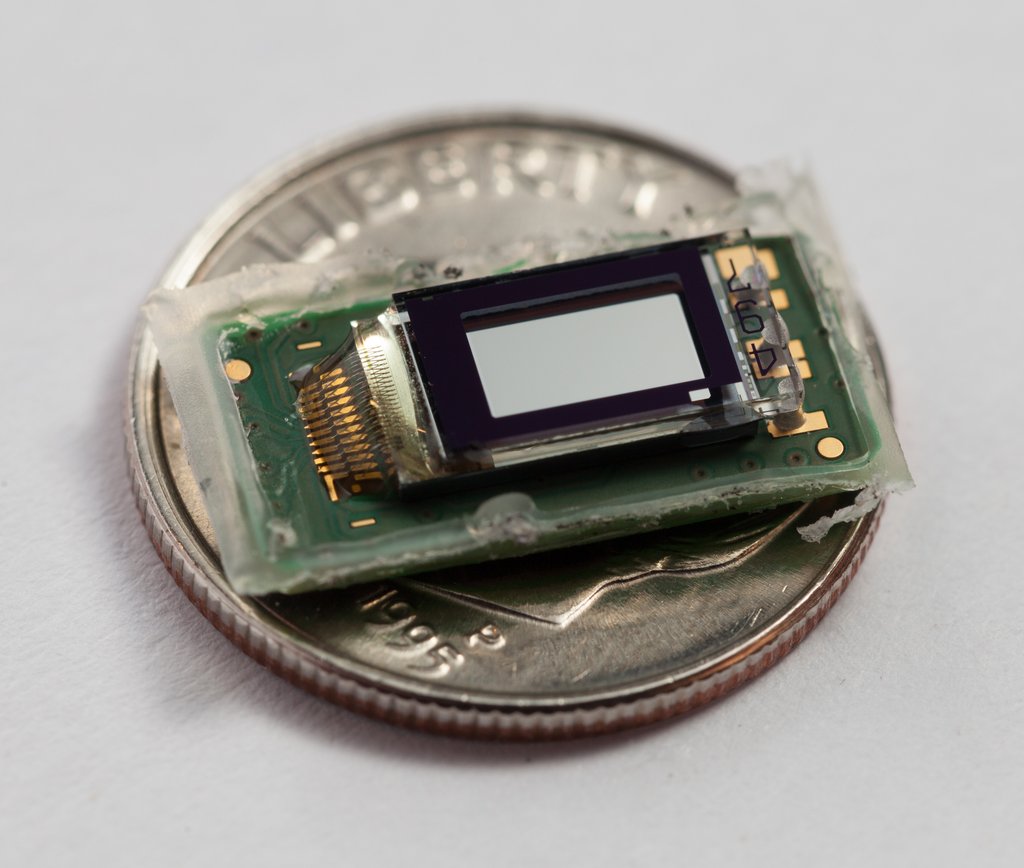

С этого миниатюрного монитора разрешением 640×480 пикселов посредством небольшого количества оптических элементов изображение проецируется на экран. В итоге в правом верхнем углу зрения создаётся ощущение небольшой парящей картинки в нескольких метрах от лица. На первой фотографии монитор лежит на десятицентовой монете, её диаметр составляет 17,91 мм (чуть меньше монеты 1 рубль).

Наиболее полный разбор Google Glass

Автор: FakeFactFelis
