Привет! Меня зовут Владимир, я студент 4го курса КубГТУ.

Некоторое время назад я наткнулся на статью о разработке CV-системы для обнаружения рабочего персонала без касок, и решил поделиться собственным опытом в данной области, полученным в ходе стажировки в одной промышленной компании летом 2017 года. Теория и практика OpenCV и TensorFlow в контексте задачи обнаружения людей и касок — сразу под катом.

Еще одна статья о распознавании рабочих без касок нейросетями - 1

КДПВ, снятая в реальном времени с камеры видеонаблюдения

Дано: доступ к камерам видеонаблюдения промышленных объектов работодателя, 2-4 студента-стажера (в ходе разработки число занятых проектом менялось).

Задача: разработать прототип системы, в реальном времени обнаруживающей сотрудников без касок. Выбор технологий — на свое усмотрение. Наш выбор пал на Python, как на язык, позволяющий с минимальными трудозатратами реализовать первый рабочий прототип, и — поначалу — OpenCV, как библиотеку машинного зрения, о которой мы были наиболее наслышаны.

OpenCV представляет собой библиотеку, реализующую преимущественно классические методы машинного зрения, такие как каскадные классификаторы. Суть данного подхода заключается в создании т.н. ансамбля слабых классификаторов, т.е. таких, что их соотношение верно классифицированных ими объектов к общему количеству положительных срабатываний было хотя бы незначительно больше 0.5. Один подобный классификатор не способен дать какого-либо результата, однако объединение тысяч таких классификаторов может дать крайне точный результат.

Еще одна статья о распознавании рабочих без касок нейросетями - 2

Пример того, как ансамбль слабых классификаторов способен выполнить достаточно точную классификацию. Источник

Очевидно, что задача обнаружения человека без каски сводится к задачам обнаружения человека как такового и… каски! Или же ее отсутствия. Доступ к видеокамерам позволил достаточно быстро собрать первый датасет из обрезанных фото касок и самих людей, как в касках, так и без (достаточно быстро нашлись и такие), и в дальнейшем довести его объем до 2к+ фотографий.

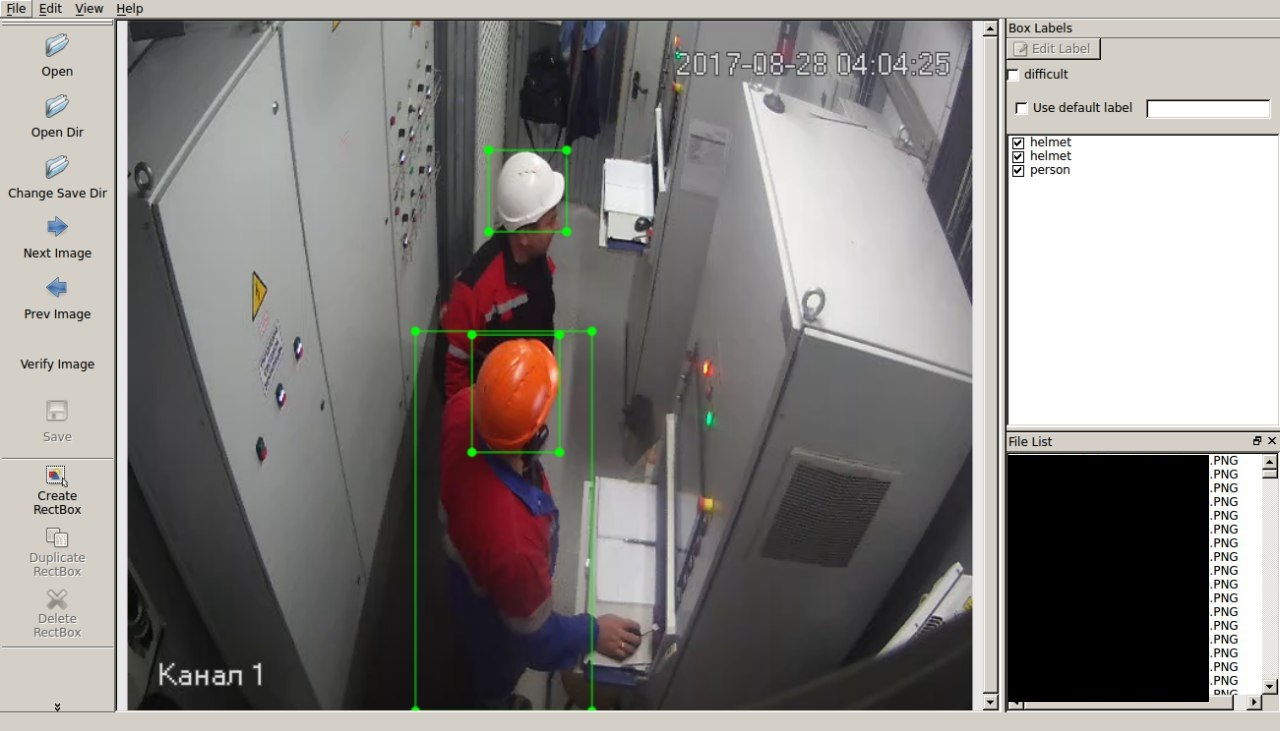

Еще одна статья о распознавании рабочих без касок нейросетями - 3

Разметка изображений для обучения

На этом этапе была найдена первая неприятная особенность OpenCV — официальная документация была разрознена и местами просто ссылалась на книгу одного из ведущих разработчиков библиотеки. Для многих параметров значения приходилось подбирать экспериментально.

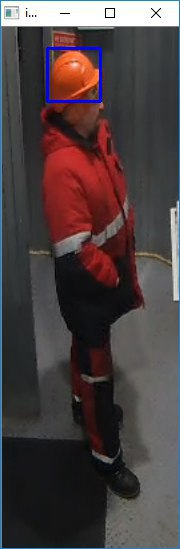

Еще одна статья о распознавании рабочих без касок нейросетями - 4Первый же запуск классификатора, обученного на касках, обнаруживал их с точностью около 60% при единичных случаях ложноположительных срабатываний! Мы чувствовали, что находимся на верном пути. Задача обнаружения людей оказалась куда сложнее: в отличие от касок, люди появлялись в кадре под большим количеством ракурсов и в целом требовали от классификатора куда более продвинутых способностей к обобщению. Пока я занимался доработкой классификатора, обученного на касках, в качестве альтернативы тестировалось CV-классическое обнаружение объектов, базирующееся на алгоритме выделения контуров Canny и подсчете движущихся объектов.

Параллельно мы разрабатывали подсистему для обработки получаемых от классификатора данных. Логика работы проста: с камеры наблюдения снимается кадр и передается в классификатор, производится проверка, совпадает ли количество распознанных людей и касок в кадре, в случае обнаружения человека без каски делается запись в базе данных с информацией о количестве распознанных объектов, а сам кадр сохраняется для ручного анализа. Данное решение обладало еще одним плюсом — кадры, сохраненные из-за ошибки классификатора, позволяли дообучить его именно на тех данных, с которыми он не справился.

И тут возникла новая проблема: подавляющее большинство кадров сохранялись из-за ошибок распознавания, а не персонала без касок.  Обучение на свежих данных несколько улучшило результат распознавания, однако каски распознавались в ~75% случаев (при единичных ложных срабатываниях), а перекрывающие друг друга в кадре фигуры людей правильно подсчитывались лишь в чуть более чем половине случаев. Я убедил менеджера проекта выделить мне неделю на разработку нейросетевого детектора.

Одной из фич, делающих работу с НС удобной — как минимум по сравнению с классификаторами — является end-to-end подход: в процессе обучения классификатора помимо размеченных изображений касок/людей требовались изображения фона и изображения для валидации классификатора, которые требовалось конвертировать в специальный формат, при этом процесс конвертации управляется множеством различных нетривиальных параметров, не говоря уже о параметрах самого классификатора! В случае же работы с алгоритмами подсчета движущихся объектов и прочими процесс становится еще более сложным, к изображениям предварительно применяются фильтры, удаляется фон и т.д. End-to-end learning требует от разработчика "всего лишь" размеченный датасет и параметры обучаемой модели.

ML-фреймворк TensorFlow и недавно появившийся на тот момент репозиторий tensorflow/models удовлетворял моим требованиям — он был достаточно хорошо задокументирован, с его помощью можно было быстро написать работающий прототип (самые популярные архитектуры работают практически "из коробки"), в то же время его функционал полностью подходил для дальнейшей разработки, если прототип окажется успешным. После адаптации имеющегося туториала под имеющийся датасет с использованием 101-слойного резнета (принципы сверточных нейронных сетей уже неоднократно освещались на Хабре, я лишь позволю себе сослаться на статьи [1], [2]), обученного на датасете COCO (который включает в себя и фото людей), я сходу получил более чем 90% точности! Это было убедительным аргументом для начала разработки детектора касок на основе СНС.

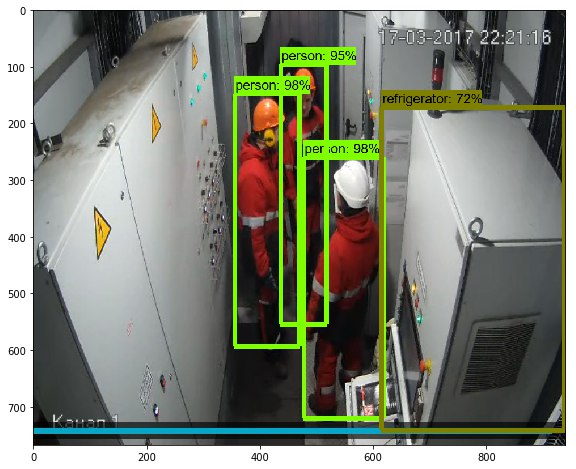

Еще одна статья о распознавании рабочих без касок нейросетями - 5

Обученная на стороннем датасете СНС с легкостью распознает стоящих рядом людей, но делает ошибку там, где от нее вообще не ждали распознавания :)

В ходе обучения моделей TensorFlow может генерировать чекпоинт-файлы, позволяющие компилировать и тестировать НС на разных этапах, что бывает полезно, если во время дообучения что-то пошло не так. Скомпилированная модель представляет из себя ориентированный вычислительный граф, начальные вершины которого представляют собой входные данные (в случае работы с изображениями — значения цвета каждого пикселя), а конечные — результаты распознавания.

Еще одна статья о распознавании рабочих без касок нейросетями - 6

Помимо данных о самой модели, чекпоинт может содержать метаданные о самом процессе обучения, которые могут быть визуализированы с помощью Tensorboard.

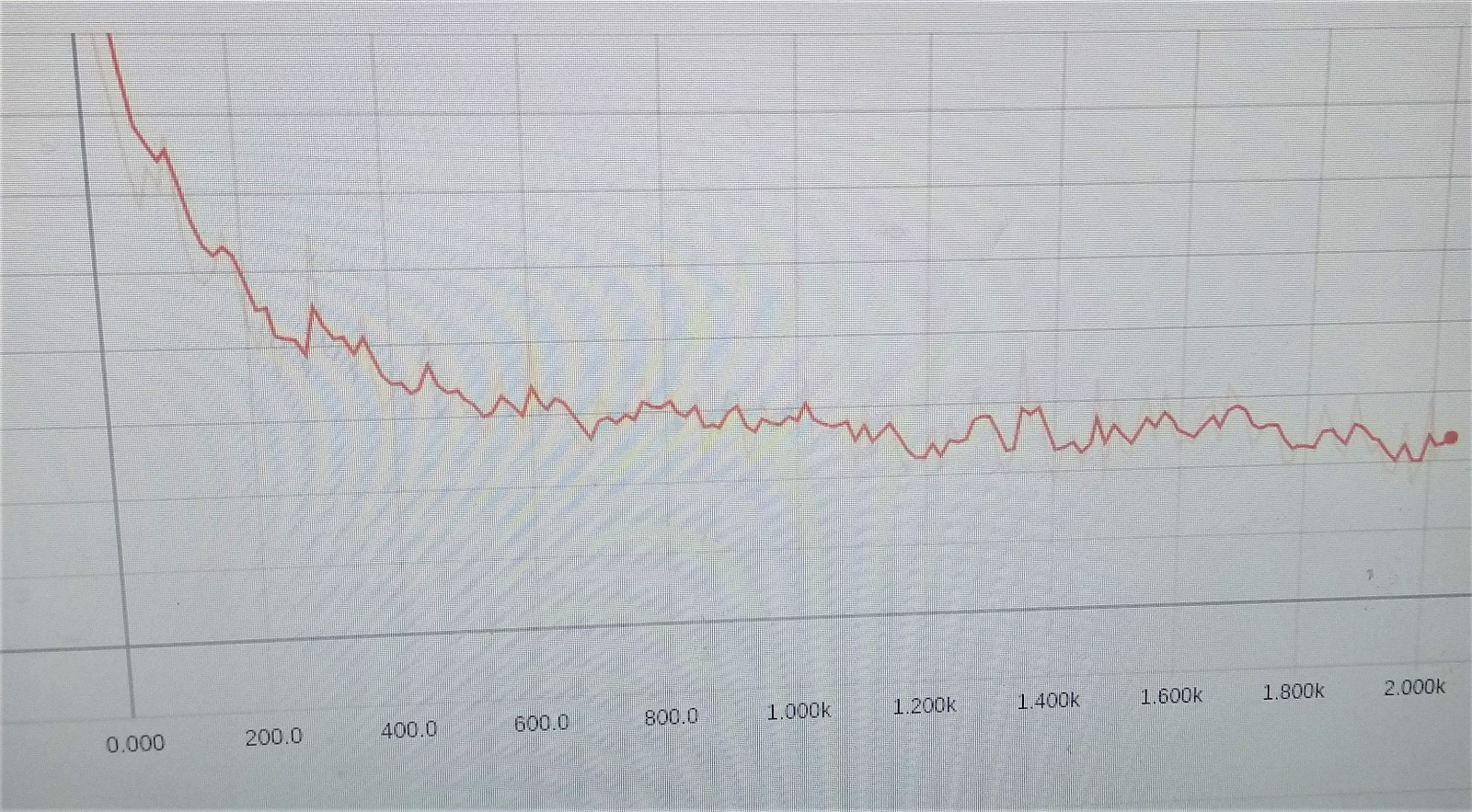

Еще одна статья о распознавании рабочих без касок нейросетями - 7

Заветный график уменьшения ошибки обучения

После тестирования ряда архитектур была выбрана ResNet-50 как обеспечивающая оптимум между быстродействием и качеством распознавания. После взвешивания всех "за" и "против" было решено оставить эту обученную сеть как есть, поскольку она уже давала приемлемый результат, и обучить на касках более простую Single Shot Detector (SSD) сеть [3], которая давала меньшую точность при распознавании людей, но обеспечивала удовлетворительные 90%+ при работе с касками. Это, казалось бы, нелогичное решение было обусловлено тем, что дополнительное использование SSD незначительно увеличивало время, затрачиваемое на само распознавание, но в разы сокращало время, затрачиваемое на обучение и тестирование сети с разными параметрами и обновленным датасетом (с нескольких суток до 20-30 часов на GTX 1060 6GB), а значит, увеличивало итеративность разработки.

Таким образом, можно сделать несколько выводов: во-первых, современные НС-фреймворки обладают низким порогом вхождения (но, бесспорно, их эффективное использование требует глубоких знаний в области машинного обучения) и гораздо более удобны и функциональны при решении задач распознавания образов; во-вторых, студенты бывают полезны для быстрой разработки прототипов и тестирования технологий ;)

Буду рад ответить на вопросы и конструктивную критику в комментариях.
