Бездисковая загрузка по технологии iSCSI

в 10:46, , рубрики: iscsi, pxe, windows, Песочница, Сетевые технологии, тестирование, метки: , , ,

Начну из далека. Как часто вы встречаете организации использующие «Подключение к удаленному рабочему столу» как основной способ работы в офисе? Я стал встречать такие все чаще и мое личное мнение — это удобно! Удобно для сотрудников, удобно для системных администраторов, а самой компании это позволяет сократить IT расходы. А нередко это даже необходимость для комфортной многопользовательской работы в некоторых программах (пример — ПО 1С).

А как часто вы видите что в качестве клиентов используются обычные себе полноценные ПК, иногда даже вполне производительные и для локальной работы.

Разговор будет о замечательной технологии iSCSI, и как мы её можем использовать чтобы уменьшить совокупную стоимость владения, и поможет тем кто хочет познакомиться с технологией поближе.

Вики гласит:
iSCSI (англ. Internet Small Computer System Interface) — протокол, который базируется на TCP/IP и разработан для установления взаимодействия и управления системами хранения данных, серверами и клиентами.

Для понимания происходящего определимся с терминологией:

iSCSI Target: (Цель iSCSI) — программа или аппаратный контроллер (HBA), осуществляющие эмуляцию диска и выполняющие запросы iSCSI. подробнее

iSCSI Initiator: (Инициатор iSCSI) — Клиентская программа или аппаратный контроллер, который взаимодействует с iSCSI Target.

IQN: (iSCSI Qualified Name) — Уникальный идентификатор (имя) iSCSI Target'a или iSCSI Initiator'а.

LUN: (Logical Unit Number) — Адрес блочного устройства в диапазоне 0-127. подробнее

Инициатор iSCSI

Прелесть в том, что Windows 7, Windows Server 2008 и всё что старше умеют устанавливаться напрямую на iSCSI target. Проблема только в том, как инициализировать удаленное блочное устройство при включении ПК.
Все современные сетевые карты умеют работать по технологии PXE, а вот с iSCSI дружат только дорогущие серверные сетевые карты например intel

Однако есть как минимум два знакомых мне open source проекта gPXE и iPXE, последний, к слову, форк первого, с немного доработанной системой вывода ошибок и несколькими дополнительными опциями.

Лично я использую gPXE, я его нашел первым, к тому-же у них на сайте есть очень удобный генератор rom-o-matic

Есть много способов как загрузиться через gPXE. Для рабочего варианта я вшивал её ROM вместо PXE загрузчика в BIOS метеринки. Рисковый вариант, можно остаться без материнки, забегая вперед это позволит уменьшить время загрузки на ~ 10 сек.

Расскажу лучше о простом и безопасном для оборудования способе под названием PXE chainloading подробно (англ.) . Суть такова — с помощью PXE загрузчика загружаем gPXE, который в свою очередь выступает iSCSI инициатором и передает управление диску. Для этого нам нужен TFTP сервер (я не стал прибегать к стороннему софту, сделал как тут) и правильная настройка DHCP сервера.

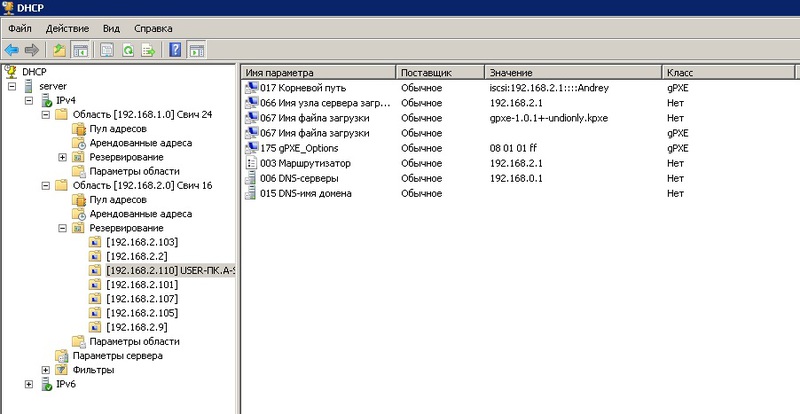

Вот так выглядит DHCP параметры у меня:
Бездисковая загрузка по технологии iSCSI
Бездисковая загрузка по технологии iSCSI

Обратите внимание на параметр «175 gPXE_Options», инкапсулированное значение «08 01 01 ff» означает опцию keep_san = 1, которая заставляет gPXE не удалять регистрацию диска в случае неудачной загрузки с него (это необходимо для установки операционной системы).

В параметре «017 Корневой путь» самый просто синтаксис будет iscsi:<Айпи iSCSI target>:::::<IQN цели>

Настройки iSCSI инициатора на этом закончены.

Цель iSCSI

В качестве цели я использовал Microsoft iSCSI Software Target 3.3

Настройки цели крайне простые и интуитивные.

Создаём новое или импортируем существующий VHD диск:
Бездисковая загрузка по технологии iSCSI

Далее создаём цель:
Бездисковая загрузка по технологии iSCSI

Добавляем созданный или импортированный ране диск:
Бездисковая загрузка по технологии iSCSI

На этом настройка цели почти закончена. Осталось только добавить IQN(или любой другой тип индификатора: MAC, IP) инициатора(ов) который имеет доступ к этой цели.
Бездисковая загрузка по технологии iSCSI

Если после этого при загрузке клиентского ПК в gPXE промелькнут надписи:
Registered as BIOS drive 0x80
Booting from BIOS drive 0x80
Значит у нас получилось. И можно приступать к установке ОС.

Установка ОС или Epic Fail

Уже с ностальгией вспоминаю тот момент, когда первый раз я дошел до этого этапа и… поначалу меня постигало кучу разочарований. Забегая вперед скажу, что причиной многому была неудачная материнская плата GYGABYTE GA-425TUD.
Что же я увидел когда дошел до пункта выбора диска? Верно. Ничего. Подумал, ага, надо подгрузить сетевые драйвера. Аномально долгий поиск ~ 30 — 40 минут на пустой флешке, куда были переписаны исключительно дрова для нужной сетевухи, заставлял меня думать что ОС виснет и раз 5-10 я так и не дожидался окончания поиска, выключал, перезагружал, менял опции gPXE. Так сложилось, что однажды я таки дождался пока драйвера были найдены, и радовался как ребенок обнаружив что в меню выбора появился так желанный мне диск.
Радость тут-же омрачилась тем что ОС сообщила мне о невозможности установиться на этот диск и любезно попросила меня проверить включен ли в моём BIOS контроллер этого диска.
Решение было найдено довольно быстро вот тут в самом низу. Если коротко то ребята советовали включать/выключать SATA контроллер, менять режим его работы IDE, ACHI и даже попробовать подключить реальный диск на время установки, но установку проводить на iSCSI диск. Для меня сработало подключение реального диска в режиме ACHI. Теперь установка пошла на iSCSI диск без проблем. Однако после перезагрузки ОС (один из этапов установки) я постоянно ловил BSOD на classpnp.sys.

Причина до сих пор мне не совсем понятна.
Большими усилиями была найдена зацепка

Решением стало отключение LWF фильтра в ОС на сетевухе.

Открываем HKEY_LOCAL_MACHINESYSTEMCurrentControlSetControl Class{4D36E972-E325-11CE-BFC1-08002BE10318}
Находим и открываем подпапку для NIC (eg. 0007)
Открывает подпапку Linkage
Редактируем FilterList. Удаляем линию которая ссылается на LWF driver UUID {B70D6460-3635-4D42-B866-B8AB1A24454C}. В моём случае это бала вторая линия.
До:
{158B0494-2576-4DE5-9E32-98DB9E177DD8}-{B5F4D659-7DAA-4565-8E41-BE220ED60542}-0000
{158B0494-2576-4DE5-9E32-98DB9E177DD8}-{B70D6460-3635-4D42-B866-B8AB1A24454C}-0000
После:
{158B0494-2576-4DE5-9E32-98DB9E177DD8}-{B5F4D659-7DAA-4565-8E41-BE220ED60542}-0000

В этом варианте у меня заработало даже на проблемной материнке.
После этого я пробовал еще 2 или 3 материнки, установка проходила гладко изначально (нужно было лишь подгрузить сетевые драйвера).

Тесты

Интересно на сколько будет заметно что мой HDD где-то там в 100 метрах от меня? На глаз вообще не отличить! Но я даже не надеялся что вы поверите моему глазу по этому приведу результаты тестов.

Наши герои:

Seagate ST500DM002 — будет работать локально, как у людей ;D
iSCSI SSD Patriot 128 PYROSE — на сервере, будет работать через iSCSI, сетевой канал 1ГБ.
iSCSI RAID 10 4xSeagate ST500DM002 — на сервере, будет работать через iSCSI, сетевой канал 1ГБ.

(Локальный)Seagate ST500DM002

Бездисковая загрузка по технологии iSCSI
Бездисковая загрузка по технологии iSCSI

iSCSI SSD Patriot 128 PYROSE

Бездисковая загрузка по технологии iSCSI
Бездисковая загрузка по технологии iSCSI

iSCSI RAID 10 4xSeagate ST500DM002

Бездисковая загрузка по технологии iSCSI
Бездисковая загрузка по технологии iSCSI

Свод и выводы

Бездисковая загрузка по технологии iSCSI
Бездисковая загрузка по технологии iSCSI

На мой взгляд вполне заслуживающая внимания технология, как видно из тестов даже на 1ГБ сети имеет хороший КПД. При текущих ценах на HDD позволит экономить как минимум 2500р с рабочей станции и облегчает задачу резервирования данных. У меня в организации все сотрудники работают в терминале, еще вот открыли учебный класс на 8 рабочих мест, именно там в качестве теста я и внедрял эту технологию.

С радостью отвечу на вопросы.
