Статическая подписка с использованием шаблона Наблюдатель на примере С++ и микроконтроллера Cortex M4 - 1

Всем доброго здравия!

В преддверии Нового года хочу продолжить рассказывать про использование С++ на микроконтроллерах, на этот раз попытаюсь рассказать про использование шаблона Наблюдатель (но далее я буду называть его Издатель-Подписчик или просто Подписчик, такой вот каламбур), а также реализацию статической подписки на С++17 и преимущества этого подхода в некоторых приложениях.

Читать полностью »

Последнее время я сильно увлекся вопросом надежности софта для микроконтроллеров, 0xd34df00d посоветовал мне сильнодействующие препараты, но к сожалению руки пока не дошли до изучения Haskell и Ivory для микроконтроллеров, да и вообще до совершенно новых подходов к разработке ПО отличных от ООП. Я лишь начал очень медленно вкуривать функциональное программирование и формальные методы.

Все мои потуги в этих направлениях это, как было сказано в комментарии ради любви к технологиям, но есть подозрение, что сейчас никто не даст мне применять такие подходы (хотя, как говориться, поживем увидим). Уж больно специфические навыки должны быть у программиста, который все это дело будет поддерживать. Полагаю, что написав однажды программу на таком языке, моя контора будет долго искать человека, который сможет принять такой код, поэтому на практике для студентов и для работы я все еще по старинке использую С++.

Продолжу развивать тему о встроенном софте для небольших микроконтроллеров в устройствах для safety critical систем.

На этот раз попробую предложить способ работы с конкретными ножками микроконтроллера, используя обертку над регистрами, которую я описал в прошлой статье Безопасный доступ к полям регистров на С++ без ущерба эффективности (на примере CortexM)

Чтобы было общее представление того о чем я хочу рассказать, приведу небольшой кусок кода:

using Led1Pin = Pin<Port<GPIOA>, 5U, PinWriteableConfigurable> ;
using Led2Pin = Pin<Port<GPIOC>, 5U, PinWriteableConfigurable> ;
using Led3Pin = Pin<Port<GPIOC>, 8U, PinWriteable> ;
using Led4Pin = Pin<Port<GPIOC>, 9U, PinWriteable> ;
using ButtonPin = Pin<Port<GPIOC>, 10U, PinReadable> ;

//Этот вызов развернется в  2 строчки
// GPIOA::BSRR::Set(32) ; // reinterpret_cast<volataile uint32_t *>(0x40020018) = 32U
// GPIOС::BSRR::Set(800) ; // reinterpret_cast<volataile uint32_t *>(0x40020818) = 800U
 PinsPack<Led1Pin, Led2Pin, Led3Pin, Led4Pin>::Set() ;

//Ошибка компиляции, вывод к которому подключена кнопка настроен только на вход
ButtonPin::Set()

auto res = ButtonPin::Get() ;

Читать полностью »

Если кто не знает мне интересно программирование на ассемблере для микроконтроллеров STM32… И все бы хорошо, да только программировать особо негде…

Те среды которые есть в настоящий момент заточены больше для языка Си и программирование в них на ассемблере не сильно отличается от программирования в блокноте, ну может быть только многооконность удобна, да еще компиляция (если настроить все так как любит среда).

Некоторое время назад (всего 2 года прошло) я сетовал о том что нужен программист для ее написания, но дело с тех пор не сдвинулось…

Поэтому вспомнив знаменитую поговорку: «Если гора не идет к Магомеду, Магомед идет к горе» — решил в итоге начать писать самостоятельно…

Дальше под катом (будут картинки!!)
Читать полностью »


Я уже рассказывал о том как можно использовать FreeRtos для проектов, написанных на С++ в статье STM32, C++ и FreeRTOS. Разработка с нуля. Часть 1. С тех пор прошло целых 3 года, я серьезно постарел, потерял кучу нейронных связей, поэтому решил встряхнуть стариной для того, чтобы эти связи восстановить и замахнуться на обертку для «любой» популярной ОСРВ. Это конечно шутка, я намеренно взял «всех» в кавычки, но в каждой шутке есть доля правды.
Читать полностью »

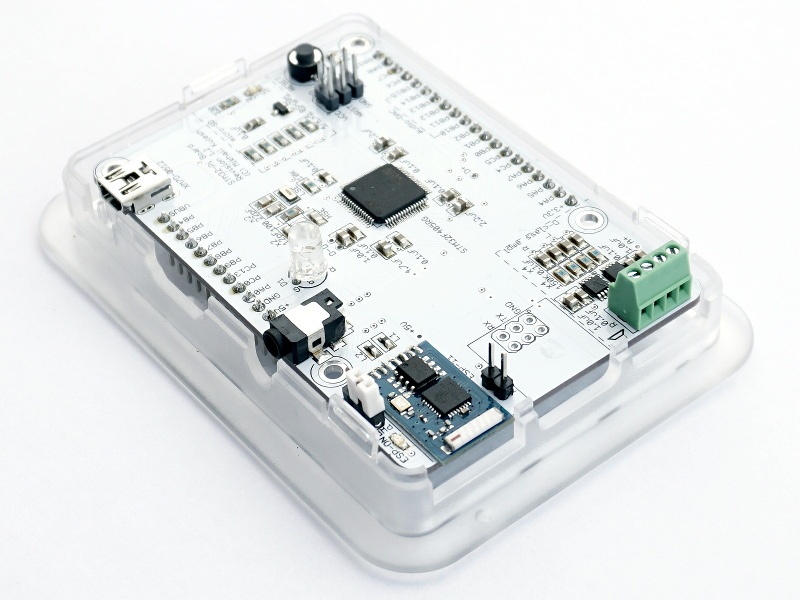

image Добрый день, уважаемыее! Хочу представить общественности мой проект — небольшая отладочная плата на базе STM32, но в форм-факторе Raspberry Pi. От других отладочных плат она отличается тем, что имеет совместимую с корпусами от Raspberry Pi геометрию и наличие ESP8266-модуля в качестве беспроводного модема. А также приятные дополнения в виде разъёма для micro-SD карты и стерео-усилителя. Для использования всего этого богатства я разработал высокоуровневую библиотеку и демонстрационную программу (на C++11). В статье я хочу подробно описать как аппаратную, так и программную части этого проекта.

Читать полностью »

C утилитой для ПК и платой — программатором,
с использованием SPL,
с полноценной системой команд и проверкой CRC32,
с гарантией доставки и переотправки сбойной или потерянной команды,
с проверками ошибок, отладочными сообщениями и урезанным printf'ом.
Оптимизирован под современные USB-UART преобразователи и потоковую передачу.

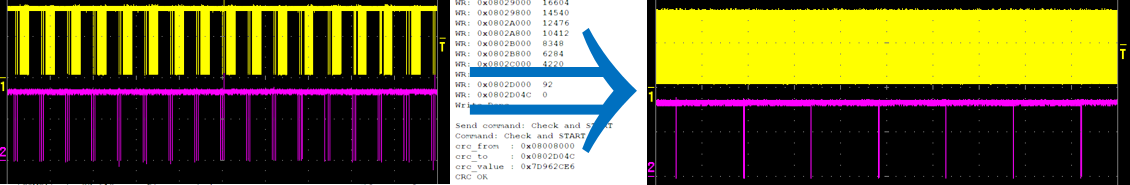

STM32F405: прошить 400кб за 10 секунд или быстрый UART-загрузчик заточенный под USB-UART, размером менее 4 килобайт - 1
Читать полностью »


Не так давно, была опубликована статья «Пастильда — открытый аппаратный менеджер паролей». Так как данный проект является открытым, то мы решили, что будет интересно, если мы будем писать небольшие заметки о процессе проектирования, о задачах, которые перед нами стоят и о трудностях, с которыми мы сталкиваемся.

Основная суть Пастильды заключается в том, что она является своеобразным переходником между клавиатурой и ПК. Таким образом, она должна уметь:

  • быть USB хостом для клавиатуры, которая к ней подключается,
  • быть клавиатурой для ПК, чтобы либо перенаправлять сообщения от реальной клавиатуры, либо самой быть клавиатурой,
  • быть дисковым накопителем, чтобы можно было редактировать базу данных паролей в удобном для человека виде.

Данный функционал является скелетом нашего проекта, поэтому первая заметка будет посвящена именно ему.
Читать полностью »

STM32F4: GNU AS: Подключение дисплея на PCD8544 (Часть 7) - 1

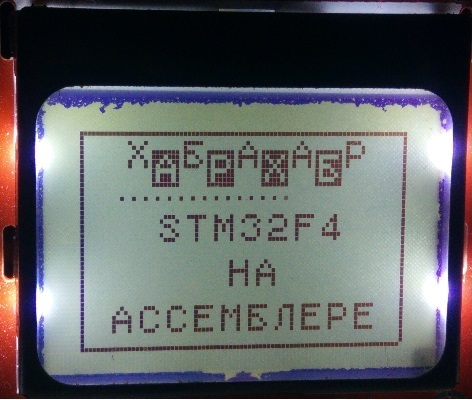

Поскольку мигающим светодиодом интерфейс пользователя построить сложно, решил подключить к STM32F407 простенький SPI дисплей из Китая. Интерфейс дисплея PCD8544, подключение по SPI, на aliexpress и ebay обычно ищется по строке LCD nokia 5110, питание дисплея как раз от 2.7 до 3,3 вольт.
По информации полученной из даташита частота SPI дисплея не должна превышать 4 Мгц, однако все имеющиеся у меня экземпляры надежно работали при такте SPI в 21 Мгц…

Описание проекта, исходные тексты программы, настроенный файл автоматической компиляции и сборки проекта под «катом»:
Читать полностью »

В первых публикациях — мы тактировали микроконтроллер от внутреннего тактового генератора (HSI)… ну если быть совсем точным, то мы вообще не настраивали тактирование микроконтроллера, и пользовались тем состоянием которое было у микроконтроллера при старте (включении питания, сбросе). Для первых программ это вполне допустимо, но для будущих проектов этого не достаточно, поэтому в пятой части публикации я предложил модуль настройки тактирования микроконтроллера (sysclk) на его «родную» (определенную производителем) частоту в 168 МГц.
Теперь организуем задержку на заданное количество миллисекунд при помощи системного таймера (SYSTICK).
Читать полностью »

Все что нам нужно знать для написания программ на языке ассемблера для stm32f4 я уже написал, ссылки на прошлые публикации:
STM32F4: GNU AS: Программирование на ассемблере (Часть 1)
STM32F4: GNU AS: Мигаем светодиодом (Оживление) (Часть 2)
STM32F4: GNU AS: Мигаем светодиодом (Версия для STM32F4 Discovery, Оптимизация) (Часть 3)
STM32F4: GNU AS: Настраиваем среду компиляции (Часть 4)

Если вы читали публикации не как увлекательное чтиво, а разбираясь в прочитанном (и находя ошибки! спасибо тем кто мне о них написал!), то к вам уже пришло понимание того, что программирование на ассемблере это не какой-то архисложный и запутанный, а простой, понятный и эффективный процесс. Теперь нужно наработать библиотеку модулей, которые бы помогали использовать ту или иную функциональность периферии микроконтроллера, и плюс ко всему упростить настройку этой периферии.

Для начала, запустим микроконтроллер на его штатной частоте: 168 мгц, от внешнего кварцевого генератора, с использованием PLL.
Читать полностью »
