Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера

в 9:25, , рубрики: Hi-Fi, Блог компании Pult.ru, звук, история, Научно-популярное, наушники в СССР, Носимая электроника, советский hi-fi, СССР, старое железо, япония

В комментариях к прошлому материалу этого цикла пользователи подняли вопрос плагиата в советской аудиотехнике. Действительно, ввиду технологического отставания СССР в этой отрасли народного хозяйства было сложно без ориентации на «загнивающий» Запад и технологически развитый Восток. Периодически такие заимствования приобретали форму прямого копирования, с некоторыми изменениями, которые касались элементной базы и технологических нюансов.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 1

Например, не было нужной полимерной плёнки — заменяли на ту, которая была, конденсаторы не подходили по емкости — подгоняли схему и т.п. В защиту советских инженеров можно сказать, что полный цикл разработки аналогичных устройств занял бы десятилетия, а гражданам СССР с определённого момента хотелось использовать действительно качественную аппаратуру, соответствующую требованиям времени. Быстро такую задачу мог решить только частичный или полный плагиат. Под катом рассказ о, пожалуй, самом точном клонировании в советской аудиотехнике.

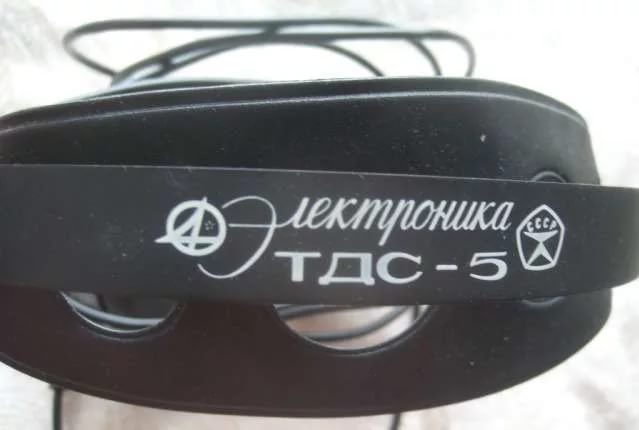

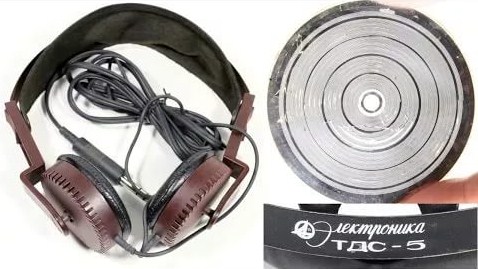

Одним из ярких примеров такого заимствования стали изодинамические наушники «Электроника ТДС-5», которые выпускались саратовским радиотехническим заводом № 887(он же впоследствии ФГУП «НПП Контакт») с 1984-го года.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 2

К слову, ныне предприятие живёт и почти здравствует под названием АО «НПП Контакт», выпускает вакуумные выключатели, NFC-чипы и стремится стать резидентом «Сколково». Несмотря на наличие к тому моменту родных изодинамических аналогов, разработчики ТДС -5 решили не мудрствовать лукаво и скопировать, пожалуй, самые известные наушники японской компании YAMAHA. Поэтому в данном случае под создателями ТДС-5 нужно подразумевать именно японских инженеров, которые смогли спроектировать действительно культовую модель, как для своего рынка в 70-х, так и для нашего в 80-х.

Проблема рынка

В середине семидесятых портативные наушники стали продукцией повышенного спроса не только в США и Европе, но и в Японии. До 1976-го года наиболее популярными излучателями для наушников были классические динамики. Ряд фирм, в числе которых STAX в Японии, KOSS в США и Sennheiser в Европе создавали также небольшими сериями экзотичные электростатические наушники для узкого аудиофильского рынка. Качество звука в динамических наушниках того периода оставляло желать лучшего, а верность воспроизведения электростатов была запредельно дорогой для подавляющего большинства потенциальных потребителей. Вакуум между динамическими бубнелками и финансово неподъёмными электростатами 70-х должна была занять ортодинамика.

Сам изодинамический принцип акустического излучения был хорошо изучен в 50-е годы и признан не слишком перспективным, ввиду отсутствия тогда подходящих материалов для мембран. Появление прочных и достаточно тонких полимерных плёнок в 60-е изменило взгляд на ортодинамические драйверы, однако, создание таких устройств было скорее экспериментальным нежели серийным.

Рынок не был избалован высоким качеством звука, и его запросы вполне удовлетворяли динамические излучатели. Узкий аудиофильский сегмент закрывали электростаты, но были дороги, несовершенны и требовали обязательного усиления, что усложняло эксплуатацию. Изо(орто)динамические наушники были ещё большей экзотикой, единичные попытки компаний создать удачные и популярные изодинамические наушники проваливались с треском в конце 60-х годов. Однако, инженеры YAMAHA решили осилить эту сложную задачу, и в 1972-м году было сформировано техническое задание на ортодинамические головные телефоны, будущие HP-1(YH-1).

Проблемы разработки и их решения

Главная проблема создателей этих наушников была не принципиально-теоретическая, а технологическая. В качестве материалов мембраны были испытаны сотни материалов. При разработке HP-1(YH-1) была впервые применена плёнка из полиэфира толщиной 12 мкм, которая уже использовалась при изготовлении магнитофонных компакт-кассет.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 3

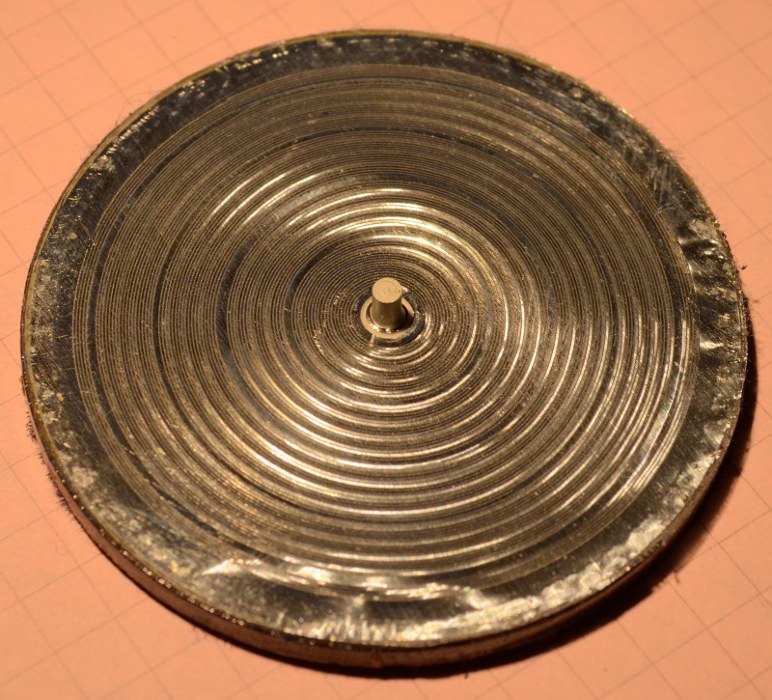

Ортодинамический драйвер

Материал обладал достаточной прочностью, а также легко выдерживал технологические нагрузки при печати металлического слоя, представлявшего собой электромагнитную катушку. Таким образом был найден «философский камень» изодинамики, позволявший сделать техпроцесс простым и сравнительно не затратным.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 4

Вопрос узнаваемости продукта и его эргономического удобства был поручен известному в то время итальянскому промышленному дизайнеру Марио Беллини. Который был впечатлен характеристиками продукта, и, можно сказать, вложил душу в оголовье и узнаваемые черты ТДС-5 YH-1(HP-1). По заявлениям представителей продажной американской аудио прессы (в 70-е очень критично настроенной к японским продуктам), Беллини удалось создать лучшую эргономику для наушников, существовавшую в тот момент.

Ажиотаж на западе и триумф на японской родине

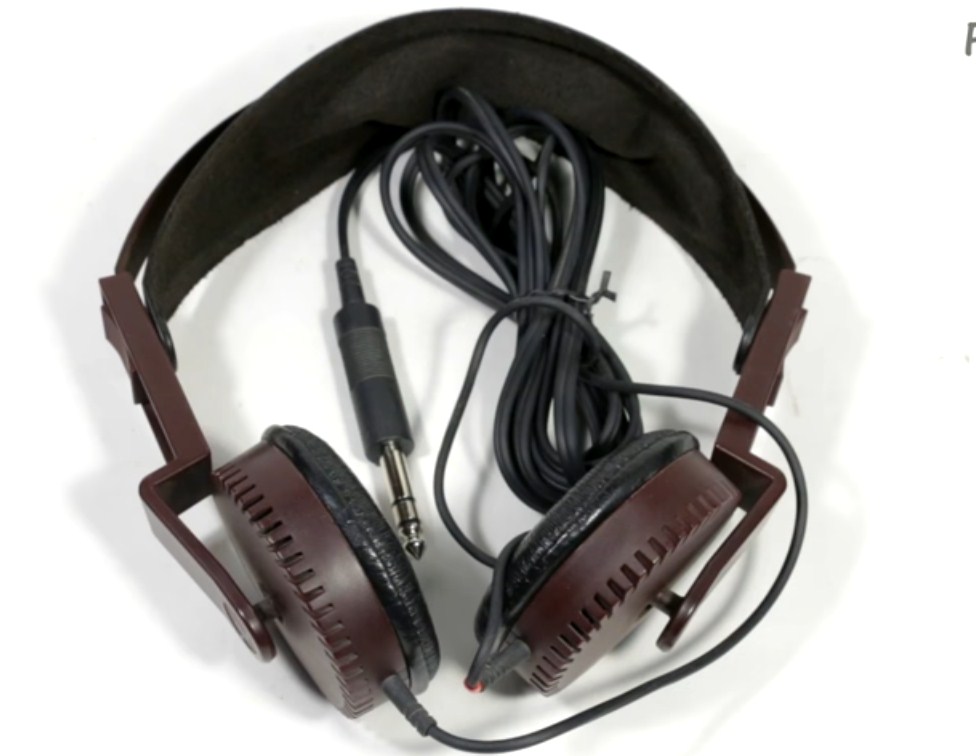

К 1976-му году были изготовлены первые серийные образцы. Старт продаж в Японии был предельно удачным, так использование изодинамического принципа позволило одновременно улучшить верность воспроизведения, уменьшить массу и габариты наушников, за счет чего существенно улучшалась эргономика. С появлением HP-1(YP-1), корпорация YAMAHA стала в один ряд с мировыми лидерами производства портативного аудио, такими как KOSS, Sennheiser, Beyerdynamic и SONY. Только эти наушники были удостоены упоминания как культовый продукт на официальном сайте компании.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 5

Осторожность европейских и американских меломанов в отношении японской новинки быстро сменилась ажиотажным спросом, что принесло YAMAHA AUDIO DIVISION очень впечатляющий доход. Однако, эти серьезные результаты в мире, где царствовали KOSS и Sennheiser, меркли по сравнению с популярностью продукта на Японском рынке, где HP-1 стал настоящим хитом.

Вопреки расчетам маркетологов YAMAHA, модель стала популярной не только среди аудиофилов, но и завоевала массового пользователя. В связи с интересом рынка к устройству, оно получило развитие, уже к концу 1976-го года было создано эволюционное продолжение культового устройства с названием HP-2. Далее последовали собственные клоны от YAMAHA c незначительными изменениями под индексами HP-3, YH-1, YH-2, YH-3. Наиболее существенным отличием в их конструкции был уменьшенный диаметр эффективной площади мембраны, который у YH-3 составлял 46 мм, вместо целых 48 мм у HP-1.

Технические характеристики легендарных ушей от YAMAHA были следующими:

  • Частотный диапазон — от 16 до 20 000 Гц;
  • КНИ+шум: 0,9 % (при SPL =90 дБ);
  • Чувствительность: 96 дБ/мВ;
  • Сопротивление: 150 Ом;
  • Диаметр мембраны: 12 мм;
  • Материал мембраны: полиэфировая плёнка (лавсан);
  • Масса: 290 г.

Помимо прочего в конструкции использовались перфорированные ферритовые магниты круглой формы. Уменьшение диаметра мембраны слегка отражались на АЧХ, но в целом в звуке ничего не меняли. Действительно впечатляющей в этих наушниках была цена, которая составляла в 1976-м году $ 47 для HP-2 и $ 55 для HP-1 в США, что практически не отличалось от стоимости среднестатистических динамических наушников того времени. На японской родине стоимость их была ещё ниже.

От японской легенды к мечте советского меломана

Как я уже отмечал в одном из прошлых материалов, для советского руководства в начале 80-х было важно дать населению понять, что СССР может догнать и перегнать. Поздно замеченное партией и советским правительством отставание планировали преодолеть стахановскими темпами. С этой целью специально обученные люди ввозили на территорию СССР лучшие образцы западной техники, в том числе аудио, для дальнейшего препарирования и промышленного шпионажа. Приблизительно таким образом в страну победившего развитого социализма попали культовые наушники YAMAHA, и ни куда-нибудь к креативному аудиофилу Лихницкому, а на важное полуоборонное предприятие — радиотехнический завод № 887 он же НПП “Контакт” в городе Саратов.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 6

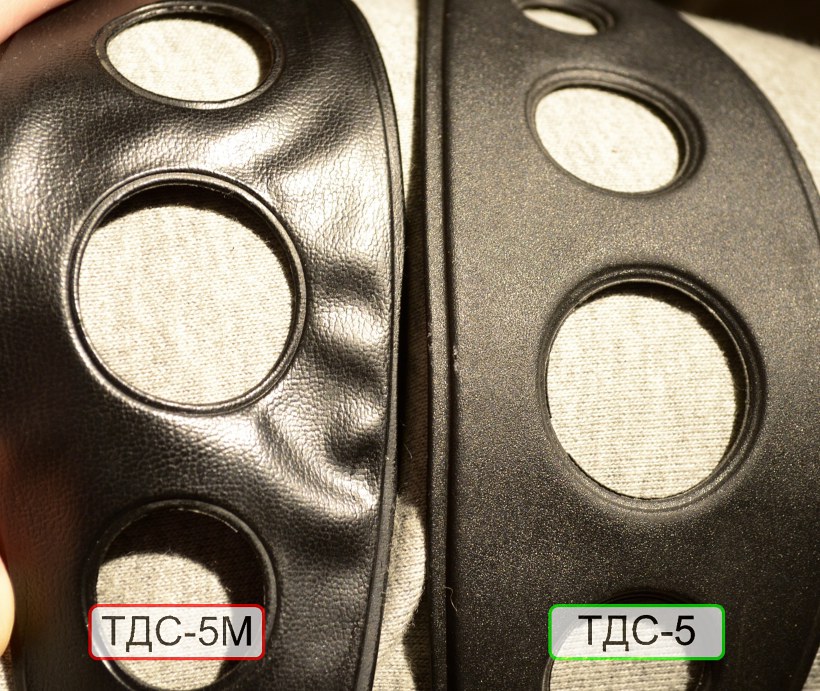

Суровым саратовским инженерам была поставлена задача создать что-то аналогичное YAMAHA HP-1. Вероятно, слово аналогичное советские специалисты поняли буквально и скопировали японца вчистую. Лишь немного напортачили с эргономикой оголовья (мягкую ткань в оригинале заменили на более жесткий эластичный пластик, а позже на кожзам. в ТДС-5М), чтобы сделать производство более дешевым и руководствуясь, вероятно, справедливой истиной, гласящей: “Что русскому — комфортно, японцу — смерть”.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 7

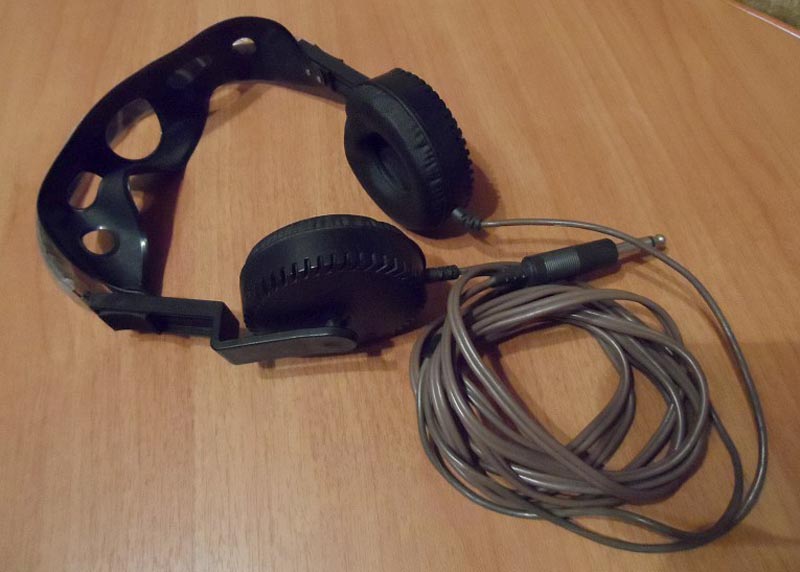

А вот мембрана для советского образца была тоньше, что удивительно, на целых 4 мкм., материал тот же — полиэтилентерефталатная плёнка. Серийный образец клонаТДС-5 появился в 1984-м году, и к приходу лимонадного генсека в 1985-м стал массово поступать в советские магазины.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 8

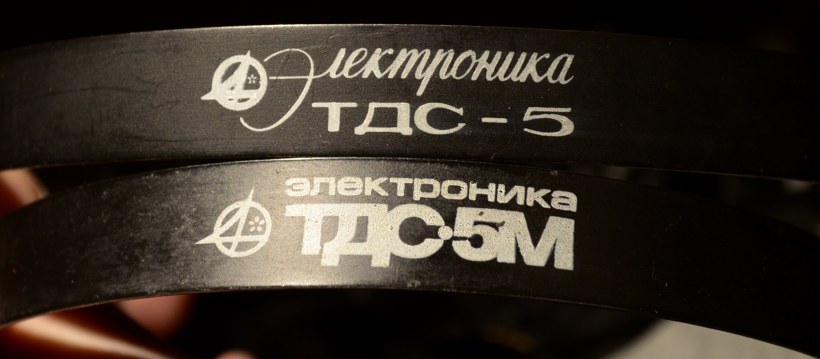

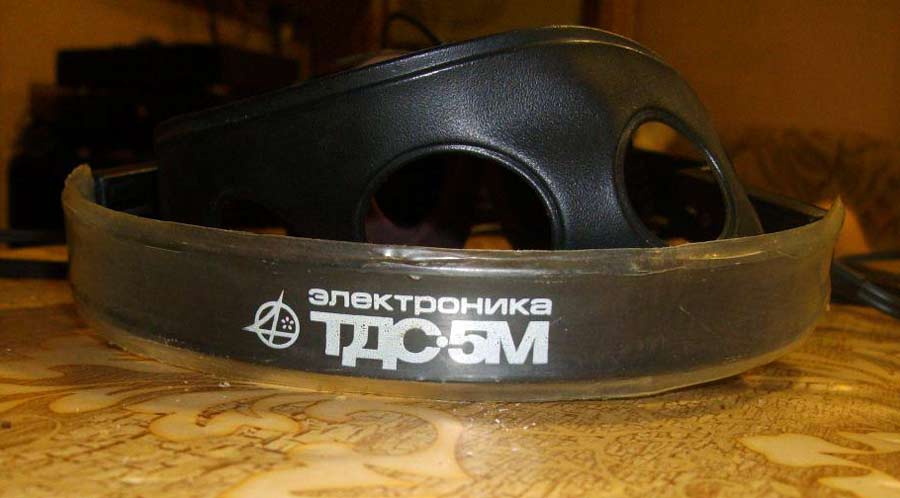

Через не слишком продолжительное время советские инженеры по аналогии со своими японскими коллегами клонировали копию и выпустили чуть более усовершенствованные ТДС-5М. Пожалуй, эти модели можно смело назвать самыми массовыми изодинамическими наушниками в СССР.

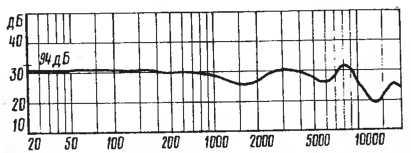

В соответствии с действовавшим ГОСТом, головные телефоны ТДС-5/ТДС-5М обладали следующими техническими характеристиками:

  • Тип преобразователя — ортодинамический;
  • Номинальный диапазон частот: 20 — 20 000 Гц (±2/±3 дБ);
  • Сопротивление, на частоте 500 Гц — 100 Ом;
  • КНИ, ( 94 дБ, в диапазоне частот 100...3000 Гц) — 1%;
  • Масса — 290 г.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 9

Спи с женой в Японии

С выпуском ТДС — 5 также связана забавная легенда, о которой мне рассказал один из знакомых в период подготовки материала. События, которые в ней описаны, якобы имели место быть на саратовском заводе, через некоторое время после выпуска ТДС-5. Согласно легенде, начальник сектора, который занимался этой темой устраивал разнос подчиненным инженерам, по поводу какого-то другого проекта. Завершая пламенную речь, он сыпал в адрес подчиненных обвинения в неспособности сделать что-либо стоящее, подкрепляя это крепким словцом. В частности он заявил, что-то вроде: “Ничего путного не сделали пока тут сидите. Ничего, ТДС-5 нормально сделали и то, всё спи …но (украдено — прим. авт.) в Японии!”.

Советский HI-FI и его создатели: всё уже украдено до нас или ТДС-5 от инженеров YAMAHA и итальянского дизайнера - 10

В момент произнесения этой фразы в кабинет зашел замдиректора завода, который до умопомрачения не терпел сквернословие на рабочих местах, и постоянно обещал перевести в цех сотрудников, которые при нем матерились. Услышанное его явно возмутило, но начсектор не растерялся и, глядя на первого попавшегося инженера, отчетливо произнес следующую фразу: “Спи с женой в Японии, а тут сутки сиди, но чертеж сдай в нормальном виде!”. Неизвестно чем закончилась эта попытка обмануть восприятие начальства и имел ли место инцидент на самом деле. По слухам шутка ушла в народ и какое-то время, говоря об инженерах, занимающихся копированием зарубежной аппаратуры, стали употреблять фразу: “Спят с женой в Японии”.

Итог

Несмотря на практически полный плагиат японского образца, советские ТДС-5 и ТДС-5М стали самыми массовыми изодинамическими наушниками в СССР. По утверждениям многих, кто застал это нелегкое время — эти саратовские клоны YAMAHA входят в число лучших HI-FI устройств, массово производившихся в Советском Союзе.
